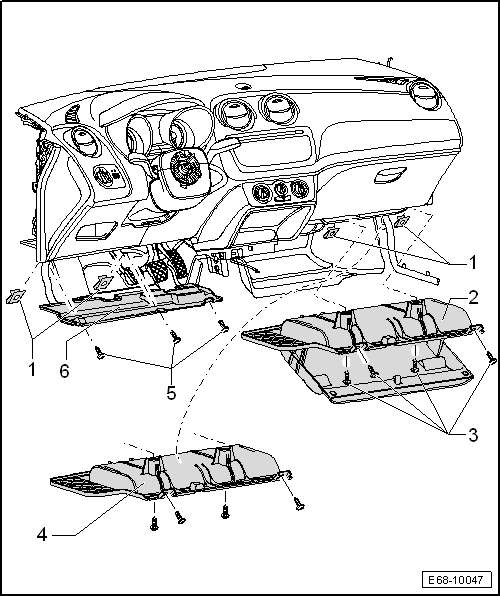

Seat Ibiza: Cubiertas inferiores: cuadro general de montaje
1 - Grapa
- 4 unidades
2 - Cubierta inferior del lado del acompañante
- Desmontar y montar
3 - Tornillo
- 1,5 +- 0,2 Nm
- 4 unidades
4 - Cubierta inferior del lado del acompañante con guantera
- Desmontar y montar
5 - Tornillo
- 1,5 +- 0,2 Nm
- 3 unidades
6 - Cubierta inferior del lado del conductor
- Desmontar y montar

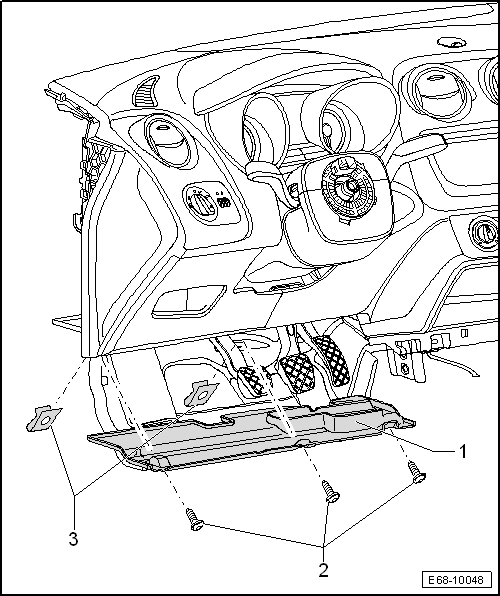

Cubierta zona reposapiés lado del conductor: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar
- Extraer los tornillos -2-.
- Retirar la cubierta zona reposapiés lado del conductor -1-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Par de apriete 1,5 +- 0,2 Nm.

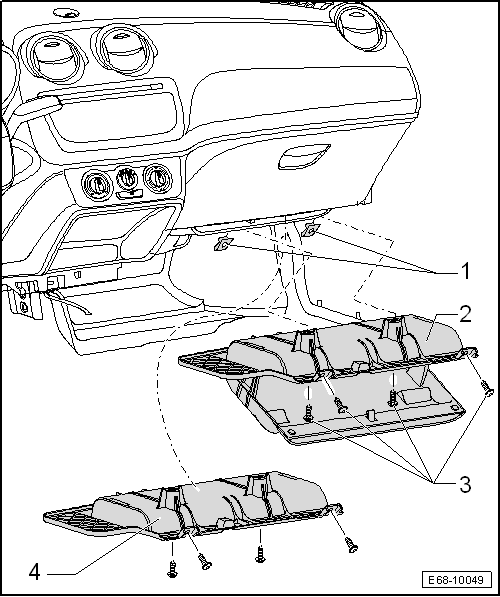

Cubierta zona reposapiés lado del acompañante: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden a la cubierta inferior del lado acompañante con guantera -2-. Las operaciones correspondientes a la cubierta inferior del lado acompañante sin guantera -4- son semejantes.
- Extraer los tornillos -3-.
- Retirar la cubierta zona reposapiés lado del acompañante -2-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Par de apriete 1,5 +- 0,2 Nm.

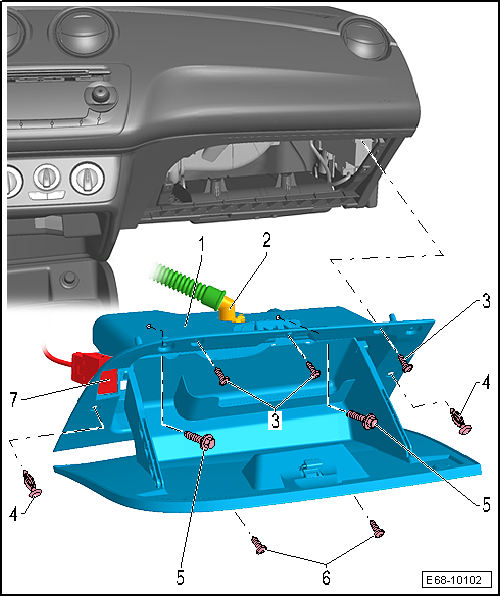

Guantera: cuadro general de montaje
1 - Guantera
- Desmontar y montar
2 - Difusor de refrigerante
- Según versiones
- Desmontar y montar
3 - Tornillo
- Par de apriete 4,5 +- 0,5 Nm
- 3 unidades
4 - Clip
- 2 unidades
5 - Tornillo
- Par de apriete 1,5 +- 0,2 Nm
- 2 unidades
6 - Tornillo
- Par de apriete 4,5 +- 0,5 Nm
- 2 unidades
7 - Conmutador de llave p. desactivación del airbag, lado acompañante -E224-
- Desmontar y montar

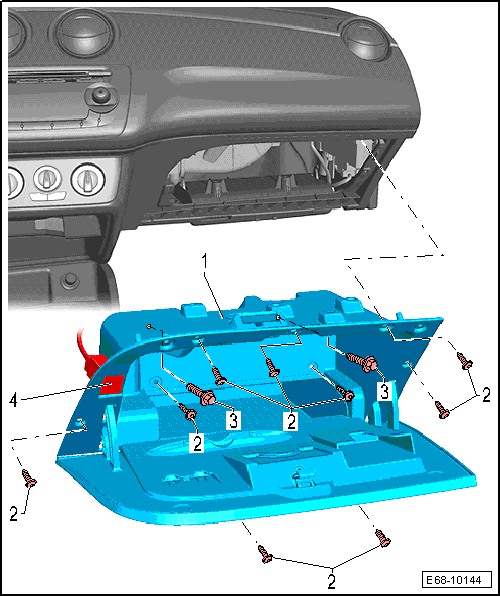

Guantera (MY 13): cuadro general de montaje
1 - Guantera
2 - Tornillo
- Par de apriete 1,5 +- 0,5 Nm
- 9 unidades
3 - Tornillo
- Par de apriete 4,5 +- 0,5 Nm
- 2 unidades
4 - Conmutador de llave p. desactivación del airbag, lado acompañante -E224-
- Desmontar y montar

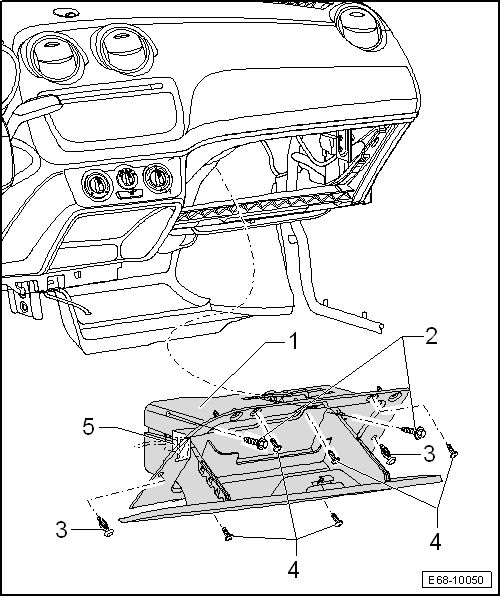

Guantera: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
Aviso
- Antes de realizar trabajos en el sistema eléctrico se debe desembornar el cable de masa de la batería.
- Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
- Desconectar todos los consumidores eléctricos.
- Extraer la llave de contacto.
- Estando el encendido desconectado, desembornar el cable de masa de la batería.
- Abrir la tapa de la guantera.
- Extraer los tornillos -4-.
- Extraer los tornillos -2-.
- Con la ayuda de la palanca -U 30800- extraer los clips -3-.
- Extraer la guantera -1- de su ubicación y desacoplar el conector del conmutador de llave p. desactivación del airbag, lado acompañante -E224--5-.
- En los vehículos que lo equipen desacoplar el conector de la luz interior de la guantera.
- En los vehículos que lo equipen desacoplar el tubo flexible de aire.
- Retirar la guantera -1-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
- Comprobar que los conectores eléctricos encastren completamente (deberán oirse).
- Fijar el mazo de cables de la guantera en los clips correspondientes.
Ver los pares de apriete.
Guantera (MY 13): desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar
Aviso
- Antes de realizar trabajos en el sistema eléctrico se debe desembornar el cable de masa de la batería.
- Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
- Desconectar todos los consumidores eléctricos.
- Extraer la llave de contacto.
- Estando el encendido desconectado, desembornar el cable de masa de la batería.
- Abrir la tapa de la guantera.
- Extraer los tornillos -2- y -3-.
- Extraer la guantera -1- de su ubicación y desacoplar el conector del conmutador de llave p. desactivación del airbag, lado acompañante -E224--4-.
- En los vehículos que lo equipen desacoplar el conector de la luz interior de la guantera.
- Extraer el conector de Interfaz de diagnosis para bus de datos -J533-.
- Retirar la guantera -1-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
- Comprobar que los conectores eléctricos encastren completamente (deberán oirse).
- Fijar el mazo de cables de la guantera en los clips correspondientes.
Ver los pares de apriete
