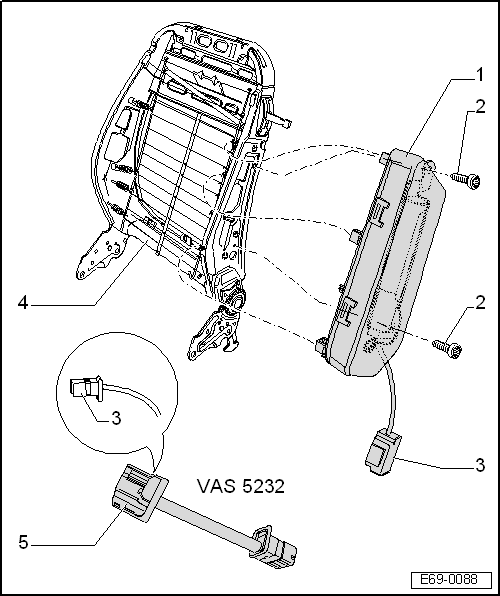

Seat Ibiza: Airbag lateral del conductor/acompañante: cuadro general de montaje
1 - Airbag lateral
- Detonador para airbag lateral, lado del conductor -N199-
- Detonador para airbag lateral, lado del acompañante -N200-
- Desmontar y montar
2 - Tornillo
- 6,5 +- 0,5 Nm
- 2 unidades
3 - Conector para Airbag lateral
4 - Armazón del respaldo
5 - Adapt. Airbag lateral -VAS 5232-
¡Atención!
- Antes de realizar trabajos en el sistema eléctrico se debe desembornar el cable de masa de la batería.
- Antes de entrar en contacto con la unidad de Airbag, el mecánico deberá eliminar las cargas electrostáticas acumuladas, tocando una pieza metálica que tenga contacto con tierra (p. ej. una tubería de desagüe, un tubo de la calefacción o un soporte metálico).
Airbag lateral del conductor/acompañante: desmontar y montar

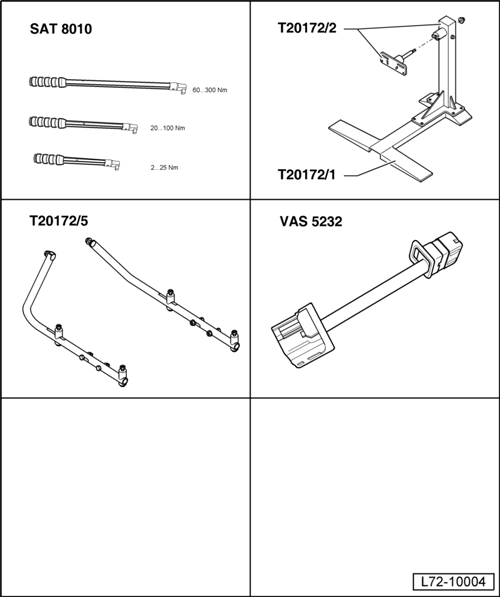

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Base -T20172/1-
- Torre -T20172/2-
- Soporte asientos -T20172/5-
- Adapt. Airbag lateral -VAS 5232-
Airbag lateral del conductor/acompañante: desmontar
Aviso
Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
- Estando el encendido desconectado, desembornar el cable de masa de la batería.
- Desmontar el asiento anterior.
Aviso
El adapt. airbag lateral -VAS 5232- deberá estar conectado en todo el proceso de desmontaje.

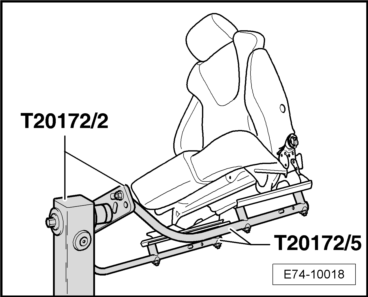

- Posicionar el asiento anterior en el soporte asientos -T20172/5-.
- Desmontar el respaldo del asiento anterior.

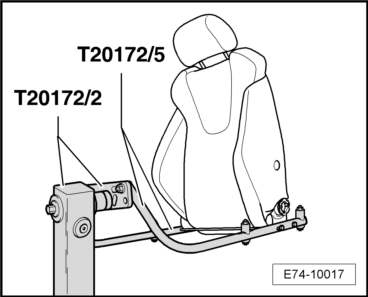

- Sacar la banqueta del asiento anterior del soporte asientos -T20172/5- y posicionar el respaldo del asiento anterior.
- Destapizar el respaldo del asiento anterior.
- Desenroscar los tornillos -2- (Par de apriete 6,5 +- 0,5 Nm).
Aviso
El adapt. airbag lateral -VAS 5232--5- deberá estar conectado en todo el proceso de desmontaje.
- Extraer el Airbag lateral -1- del alojamiento del armazón del respaldo.
Airbag lateral del conductor/acompañante: montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
- Desconectar todos los consumidores eléctricos.
- Conectar el encendido.
- Cerrar las puertas.
¡Atención!
Al embornar el cable de masa de la batería hay que asegurarse de que no se encuentre ninguna persona en el vehículo.
- Embornar el cable de masa de la batería.
Aviso

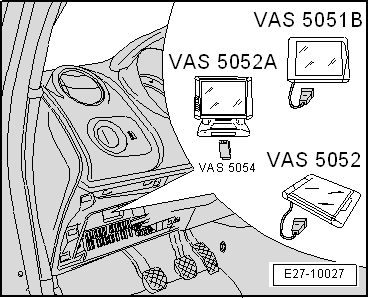

Si después del montaje se ilumina el testigo del airbag -K75-, habrá que borrar la memoria de averías con la central de diagnosis -VAS 505X- Una vez borradas las averías, consultar la memoria de averías nuevamente.
