Seat Ibiza: Mando de la calefacción: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Segun el equipamiento, desmontar la carátula cajón o el sistema de radio.
¡ATENCIÓN!
El mando giratorio del módulo de regulación de aire caliente y aire exterior deben colocarse en la misma posición que estaban antes de desacoplar los ejes flexibles (bowden).
Aviso
La fijación del eje flexible para la unidad de regulación de la trampilla de temperatura es igual a la fijación del eje flexible para la unidad de regulación de las trampillas del distribuidor de aire.
- A través del alojamiento del sistema de radio, desmontar los ejes flexibles (bowden):

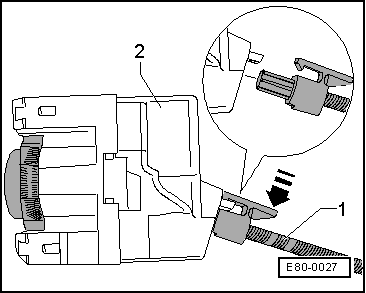

- Presionar la pieza -flecha- de plástico del eje flexible -1- en dirección de la flecha y sacarla del mando de la calefacción -2-.

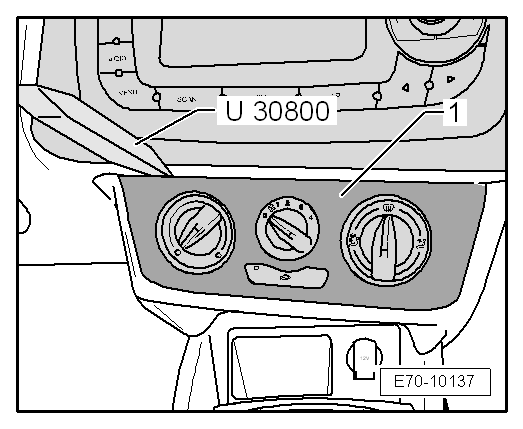

- Desmontar la carátula -1- del mando de la calefacción presionando cuidadosamente con la palanca -U 30800- por la parte superior.
Solo vehículos con, unidad de control multimedia -J650- interface para los puertos Aux-In o USB / I-pod (MDI)
- Desmontar conjunto soporte y Unidad de control del sistema multimedia -J650-.
Continua para todos los vehículos

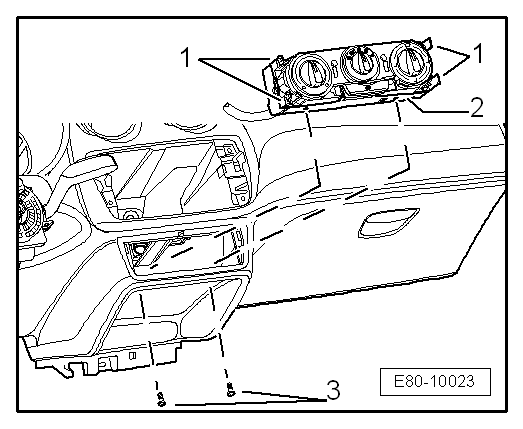

- Desatornillar los tornillos -3-.
- Pulsar las cuatro ingletas -1- y retirar el mando de la calefacción hacia fuera del tablero.
- Desconectar los conectores del mando de la calefacción.
Montar
El montaje se realiza siguiendo el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:
El mando giratorio del módulo de regulación de aire caliente y aire exterior deben colocarse en la misma posición que estaban antes de desacoplar los ejes flexibles (bowden).

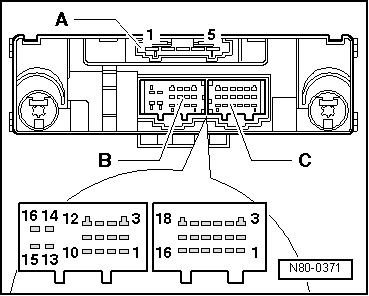

Conectores de la unidad de regulación de aire caliente y aire fresco
Conectores de 5 contactos, caja del conector A
1 - 4ª velocidad de la turbina
2 - 3ª velocidad de la turbina
3 - 2ª velocidad de la turbina
4 - 1ª velocidad de la turbina
5 - Borne X Contacto
Conector de 16 contactos, caja del conector B
3 - Elemento calefactor para calefacción adicional -Z35-
9 - Recirculación
12 - Servomotor para trampilla de aire fresco/aire circulante -V154-
13 - Borne 31
14 - Borne 15
16 - Borne 58a
