Seat Ibiza: Lamelunas exterior de la puerta posterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Cuña -T10039/1-
- Desmontar
- Montar
Desmontar
Aviso
- El elemento interior del lamelunas es de metal. Si se dobla, ya no se podrá volver a enderezar. Se quedará "ondulado".
- Por ello hay que retirar el lamelunas uniformemente y sin doblarlo.
- Abrir la puerta posterior.

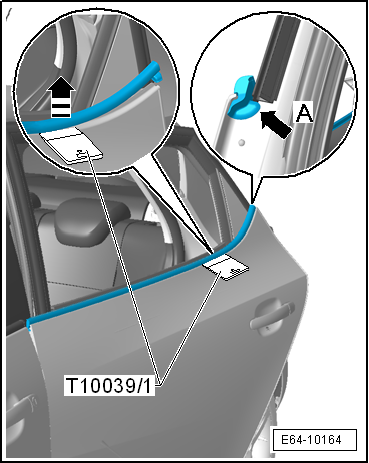

- Desprender el lamelunas exterior -1- empezando por el extremo -flecha A-.
- Introducir la cuña -T10039/1- entre medio del lamelunas exterior y la puerta y desprender el lamelunas en el sentido de la -flecha-.
Montar
Aviso
- El elemento interior del lamelunas es de metal. Si se dobla, ya no se podrá volver a enderezar. Se quedará "ondulado".
- Por ello hay que encajar el lamelunas uniformemente y sin doblarlo.

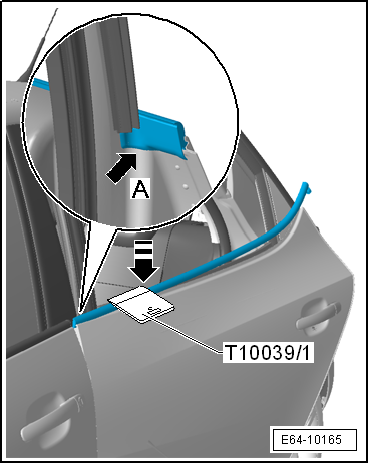

- Montar el lamelunas exterior -1- empezando por el extremo -flecha A-.
- Encajar en la pestaña de la puerta el lamelunas exterior y con la cuña -T10039/1- ejercer presión sobre el lamelunas exterior de manera uniforme por toda su superficie.
- Verificar que asiente correctamente en la pestaña.
Lamelunas interior de la puerta posterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Cuña -T10039/1-
- Desmontar
- Montar
Aviso
- El elemento interior del lamelunas es de metal. Si se dobla, ya no se podrá volver a enderezar. Se quedará "ondulado".
- Por ello hay que retirar el lamelunas uniformemente y sin doblarlo.
Desmontar
- Desmontar el cristal de la puerta posterior.

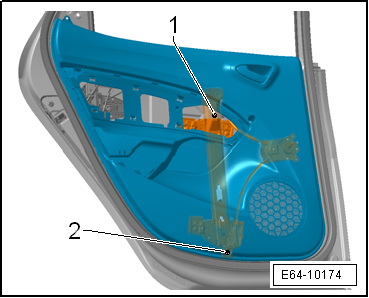

- Extraer el tornillo -1-.
- Aflojar el tornillo -2- sin llegar a extraerlo.

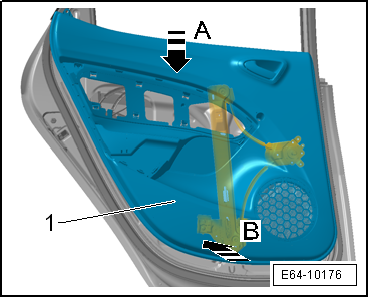

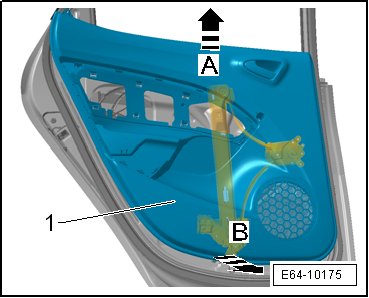

- Separar el revestimiento -1- del armazón de la puerta, desplazándolo primero hacia arriba -flecha A-, y liberar la parte inferior de la guía del conjunto alzacristal del armazón de la puerta -flecha B-.

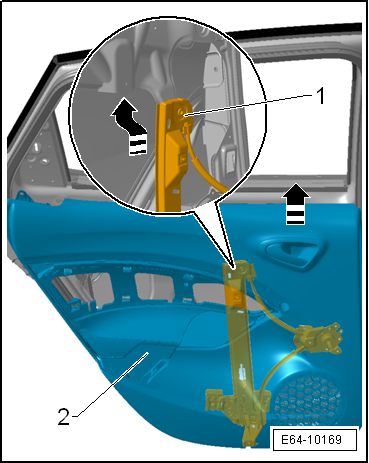

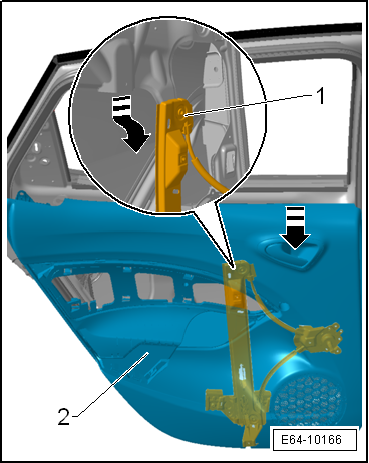

- Bajar el revestimiento -2- hacía a bajo -flecha- hasta liberar la parte superior de la guía del conjunto alzacristal -1- del armazón de la puerta.
- Extraer el revestimiento -2- del armazón de la puerta.
Aviso
No es necesario desmontar totalmente el revestimiento del portagrupos, solo separarlo parcialmente.

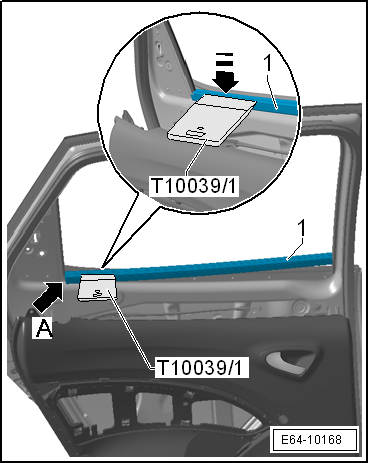

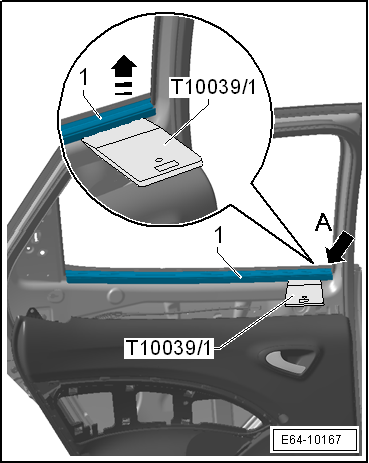

- Desprender el lamelunas interior -1- empezando por el extremo -flecha A-.
- Introducir la cuña -T10039/1- entre medio del lamelunas interior y la puerta y desprender el lamelunas en el sentido de la -flecha-.
Montar
Aviso
- El elemento interior del lamelunas es de metal. Si se dobla, ya no se podrá volver a enderezar. Se quedará "ondulado".
- Por ello hay que encajar el lamelunas uniformemente y sin doblarlo.
- Montar el lamelunas interior -1- empezando por el extremo -flecha A-.
- Encajar en la pestaña de la puerta el lamelunas interior -1-, y con la cuña -T10039/1- ejercer presión sobre el lamelunas interior de manera uniforme por toda su superficie.
- Verificar que asiente correctamente en la pestaña.
- Introducir la parte superior de la guía del conjunto alzacristal -1- por detrás del armazón de la puerta y subir el revestimiento -2- hacía arriba -flecha-.
- Introducir la parte inferior de la guía del conjunto alzacristal por detrás del armazón de la puerta -flecha B- y bajar el revestimiento -1- hacía abajo -flecha A-.
- Apretar los tornillos -1- y -2- al par de 6,5 Nm.
- Montar el cristal de la puerta posterior.
- Antes de montar el revestimiento puerta parte central hay que comprobar el funcionamiento.
Guía cristal de la puerta posterior: desmontar y montar
- Desmontar
- Montar
Desmontar
- Desmontar el cristal de la puerta posterior.
- Desde el hueco del revestimiento del portagrupos, retirar la guía cristal -1- del marco ventana -2-.
- Desde el interior, retirar de la pestaña de la puerta el labio de estanqueidad de la guía cristal.

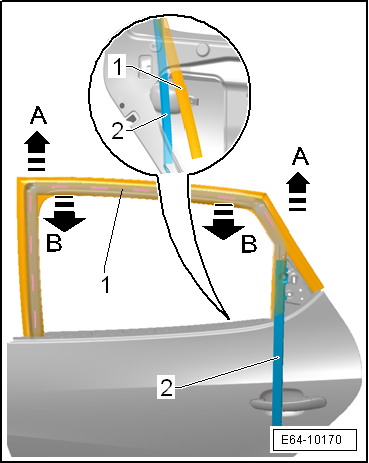

- Desprender la guía cristal -1- de la pestaña de la puerta tirando de manera uniforme por todo el contorno -flechas B- empezando por la zona posterior.

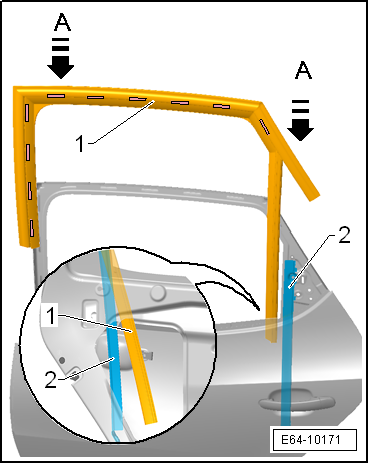

- Extraer la guía cristal -1- de sus alojamientos -flechas A-.
Montar
- Introducir la guía cristal -1- en sus alojamientos -flechas A-.
- Encajar la guía cristal -1- en la pestaña de la puerta de manera uniforme por todo el contorno.
- Desde el hueco del revestimiento de puerta, colocar la guía cristal -1- sobre el marco ventana -2-.
- Desde el interior, colocar sobre la pestaña de la puerta el labio de estanqueidad de la guía.
Aviso
- Antes de montar los revestimientos de la puerta hay que comprobar el funcionamiento de los componentes.
- Procurar que la guía cristal quede colocada de forma uniforme por todo el contorno (para evitar ruidos por el viento).
