Seat Ibiza: Motor alzacristal de la puerta posterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Desmontar
- Montar
Aviso
La unidad de control de la puerta posterior va fijada al revestimiento del portagrupos.
Desmontar
- Desmontar el cristal de la puerta posterior.

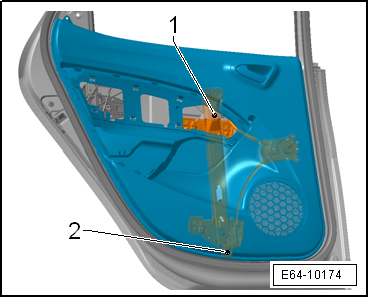

- Extraer el tornillo -1-.
- Aflojar el tornillo -2- sin llegar a extraerlo.

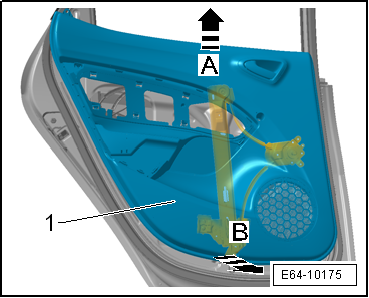

- Separar el revestimiento -1- del armazón de la puerta, desplazándolo primero hacia arriba -flecha A-, y liberar la parte inferior de la guía del conjunto alzacristal del armazón de la puerta -flecha B-.

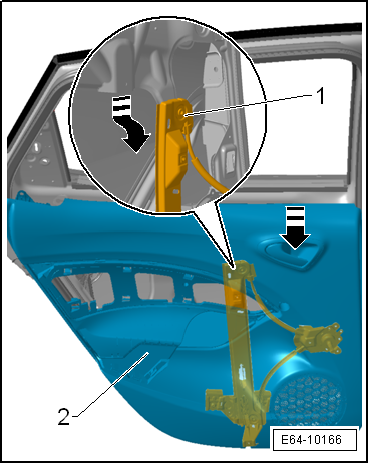

- Bajar el revestimiento -2- hacía a bajo -flecha- hasta liberar la parte superior de la guía del conjunto alzacristal -1- del armazón de la puerta.
- Extraer el revestimiento -2- del armazón de la puerta.
Aviso
No es necesario desmontar totalmente el revestimiento del portagrupos, solo separarlo parcialmente.
- Desacoplar el conector de la cerradura.

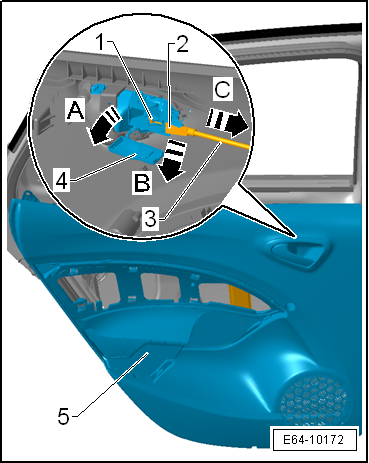

- Abrir la tapa -4- en el sentido de la -flecha A-.
- Desprender los ganchos de retención -2- en el sentido de la -flecha B-.
- Tirar del cable bowden -3- en el sentido de la -flecha C- y sacar el enclavamiento de la guía en el revestimiento de la puerta.
- Retirar el gancho -1- de la fijación a la maneta.
- Retirar el cable bowden -3- de la fijación al revestimiento del portagrupos -5-.

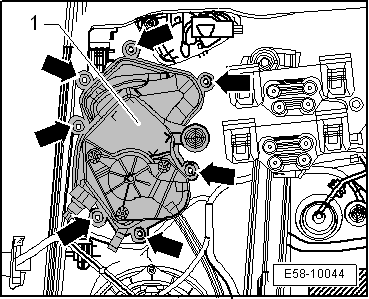

- Extraer los tornillos -flechas- y retirar la tapa protectora -1- con el motor alzacristal.

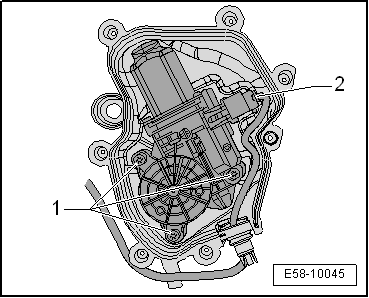

- Extraer los tornillos -1- y separar el motor alzacristal de la tapa protectora.
- Desacoplar el conector -2- y retirar el motor alzacristal.
Montar
- Acoplar el conector -2- y posicionar el motor alzacristal en la tapa protectora.
- Apretar los tornillos -1- al par de 3 Nm.
- Colocar la tapa protectora -3- en su posición.
- Apretar los tornillos -flechas-.
- Colocar el cable bowden en la maneta.
- Acoplar el conector de la cerradura.

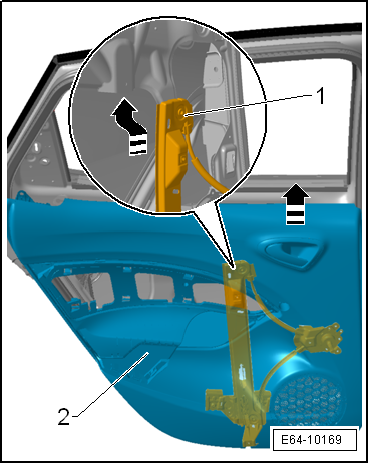

- Introducir la parte superior de la guía del conjunto alzacristal -1- por detrás del armazón de la puerta y subir el revestimiento -2- hacía arriba -flecha-.

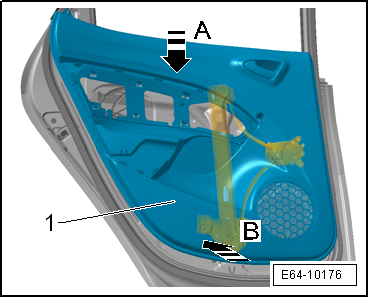

- Introducir la parte inferior de la guía del conjunto alzacristal por detrás del armazón de la puerta -flecha B- y bajar el revestimiento -1- hacía abajo -flecha A-.
- Apretar los tornillos -1- y -2- al par de 6,5 Nm.
- Montar el cristal de la puerta posterior.
- Antes de montar el revestimiento puerta parte central hay que comprobar el funcionamiento.
