Seat Ibiza: Fusibles, Lámparas
Fusibles
Ubicación de los fusibles
Fig. 57 En el tablero de instrumentos del lado
del conductor: tapa de la caja de fusibles.
Fig. 58 En el vano motor: tapa de la caja de
fusibles.
Abrir y cerrar la caja de fusibles situada debajo del tablero de instrumentos
- Abrir: extraiga la tapa de la caja de fusibles → fig. 57.
- Cerrar: cierre la tapa hasta que encastre.
Abrir la caja de fusibles del compartimento del motor
- Abra el capó del motor.
- Presione las pestañas de bloqueo para desbloquear la tapa de la caja de fusibles → fig. 58.
- Extraiga la tapa hacia arriba.
- Para montar la tapa, colóquela sobre la caja de fusibles. Empuje las pestañas hacia abajo hasta que encastren de forma audible.
Distinción mediante colores de los fusibles situados bajo el tablero de instrumentos
Sustituir un fusible fundido
Fig. 59 Representación de un fusible fundido.
Preparativos
- Desconecte el encendido, las luces y todos los dispositivos eléctricos.
- Abra la caja de fusibles correspondiente.
Reconocer un fusible fundido
- Reconocerá un fusible fundido si la tira de metal está fundida → fig. 59.
- Ilumine el fusible con una linterna para ver si está fundido.
Sustituir un fusible
- Extraiga el fusible.
- Sustituya el fusible fundido por uno nuevo de idéntico amperaje (de igual color y grabado) e idéntico tamaño.
- Vuelva a colocar la cubierta o cierre la tapa de la caja de fusibles.
Lámparas
Lámparas de incandescencia (12 V)

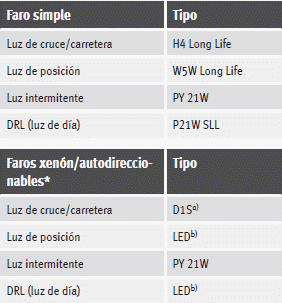

Fuente luminosa utilizada para cada función
a) En caso de avería del LED, acuda a un taller autorizado para su sustitución.
a) El cambio de esta lámpara debe realizarse en un servicio técnico.
b) En caso de avería del LED, acuda a un taller autorizado para
su sustitución.
