Seat Ibiza: Filtro de combustible: desmontar y montar

• Desmontar
• Montar

Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Alicates para abrazaderas de fleje elástico -VAS 6499-

Desmontar

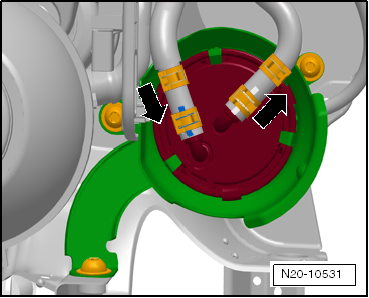

- Abrir las abrazaderas de los tubos flexibles de combustible y sacar los tubos flexibles de combustible del filtro de combustible.

- Desprender el filtro de combustible -1- de las fijaciones -3-.

- Retirar el filtro de combustible hacia arriba.

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

• Tener en cuenta la posición de montaje del filtro de combustible. Las flechas grabadas en el filtro señalan la entrada y salida del combustible.
• Colocar los tubos flexibles de combustible sin dobleces.
• Observar el asiento firme de los tubos flexibles de combustible.
• No confundir la tubería de alimentación con la de retorno (tubería de retorno, azul o con marca azul; tubería de alimentación, blanca o con marca blanca).

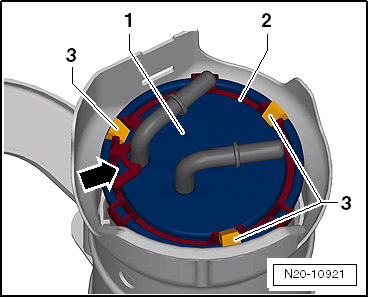

- Presentar correctamente el anillo de sujeción -2- con la guía -flecha- situada en el empalme del filtro de combustible -1-.

- Enclipsar el anillo de sujeción -2- en el filtro de combustible -1-.

- Introducir el filtro de combustible -1- en el soporte, hasta el tope.

- Procurar que las lengüetas de sujeción -3- queden encajadas en los rebajes previstos del anillo de sujeción -2-.

- Purgar el sistema de combustible.

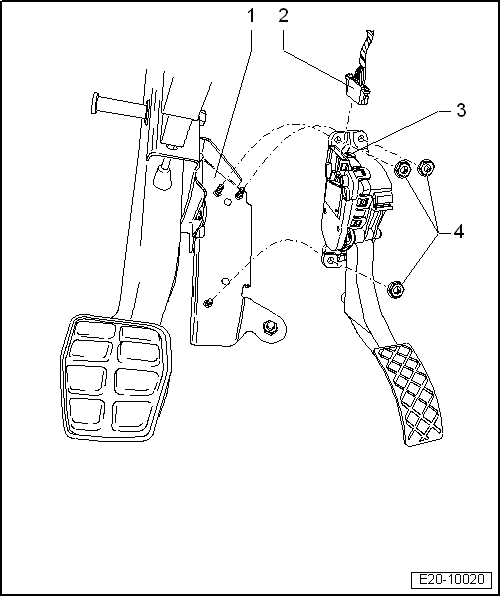

Mando del acelerador - cuadro de montaje

1 - Soporte

• Desmontar y montar

2 - Conector

• Negro, 6 contactos

3 - Transmisor de posición del acelerador -G79-

• No se puede ajustar
• El transmisor de posición del pedal acelerador transmite el deseo del conductor a la unidad de control del motor
• Para desmontar el transmisor, desmontar la cubierta en la zona reposapiés
• Verificar

4 - 10 Nm
