Seat Ibiza: Espejo retrovisor de ajuste eléctrico de 3ª generación: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-

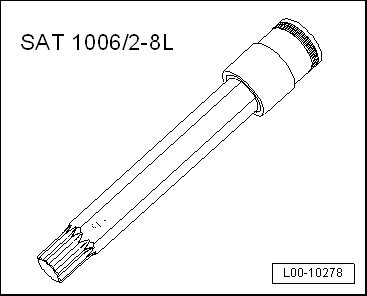

- Llave vaso xzn m8 larga -SAT 1006/2 8L-
¡PELIGRO!
Durante las operaciones hay que llevar gafas y guantes de protección.
Desmontar
- Desmontar la carcasa del espejo retrovisor exterior.
¡Atención!
El espejo retrovisor de 3º generación dispone de una tapa protectora para ocultar la cabeza del tornillo.

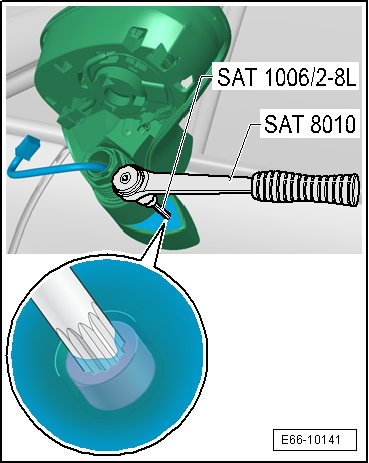

- Utilizar el kit llaves dinamométricas -SAT 8010- con la llave vaso xzn m8 larga -SAT 1006/2 8L- para su desmontaje tal y como se muestra en la ilustración.

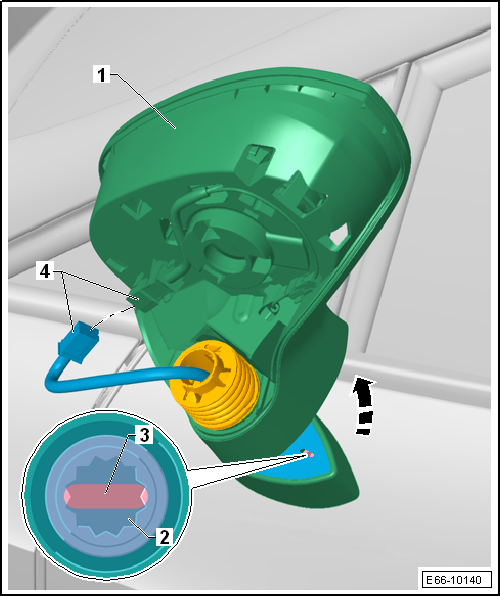

- Desacoplar el conector eléctrico -4-.
- Plegar el retrovisor exterior -1- en el sentido de la -flecha-.
- Introducir la llave vaso xzn m8 larga -SAT 1006/2 8L- por la ranura -3- y desenroscar el tornillo -2- en el soporte del retrovisor exterior (el tornillo no se extrae del todo).
- Retirar el retrovisor exterior -1- de la puerta.
Aviso
Para evitar que el conector no caiga en el interior de la puerta y con ello tener que desmontar el revestimiento de puerta. Tener la precaución de fijar con cinta adhesiva el mazo de cables del retrovisor exterior al panel de puerta exterior.
Montar
El montaje se efectúa en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:
¡Atención!
El espejo retrovisor de 3º generación dispone de una tapa protectora para ocultar la cabeza del tornillo.
- Utilizar el kit llaves dinamométricas -SAT 8010- con la llave vaso xzn m8 larga -SAT 1006/2 8L- para su montaje tal y como se muestra en la ilustración.

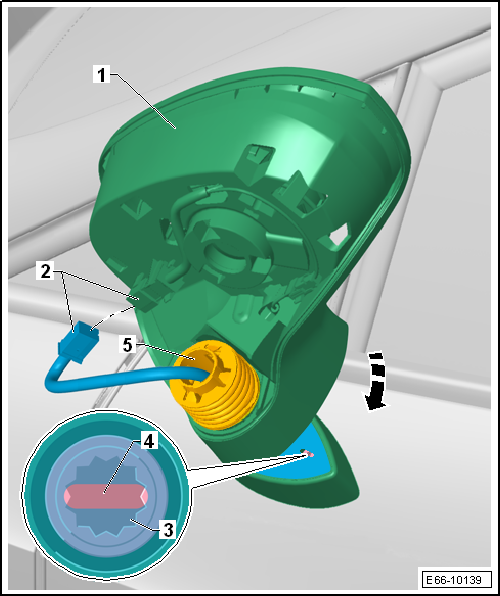

- Antes de colocar el retrovisor exterior en el refuerzo de la puerta, introducir por el hueco del eje -5- el mazo de cables.
- Introducir la llave vaso xzn m8 larga -SAT 1006/2 8L- por la ranura -4- y apretar el tornillo -3- a 10 Nm.
- Acoplar el conector eléctrico -2-.
- Desplegar el retrovisor exterior -1- en el sentido de la -flecha-.
- Montar la carcasa del espejo retrovisor exterior.
- Montar el cristal del espejo retrovisor exterior.
