Seat Ibiza: Cuadro de montaje - Frenos traseros

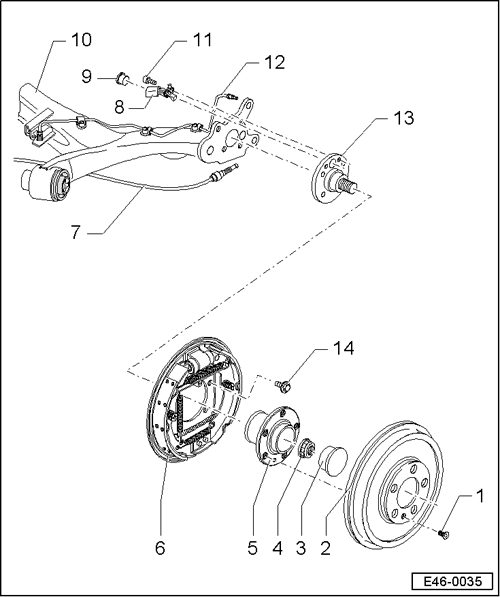

Cuadro de montaje - Frenos traseros de tambor

1 - Tornillo

• 4 Nm

2 - Tambor de freno

• Diámetro del tambor de freno: 200 mm
• Límite de desgaste: 201 mm
• Limpiar cuidadosamente y verificar: si está dañado, desgastado la exactitud de sus cotas, si las roscas de los tornillos de rueda están dañadas, y si la superficie de frenado está en perfecto estado

3 - Tapa

• Desencajar y encajar en vehículos con frenos de tambor

4 - Tuerca

• 70 Nm + 30º
• Sustituir después de cada desmontaje

5 - Cubo de rueda con rodamiento de rueda y anillo sensor

• Anillo sensor integrado en el retén del rodamiento
• Sustituir siempre el conjunto completo
• Desmontar y montar, vehículos con freno de tambor

6 - Portafreno con zapatas de freno

• Desmontar:
  • Introducir el tubo de la botella de purga en el tornillo de purga.
  • Abrir el tornillo de purga.
  • Colocar el calzo en el pedal de freno.
  • Cerrar la válvula de purga y retirar la botella.
  • Retraer el freno.
  • Desmontar el tambor de freno.
  • Desmontar el cubo de rueda con rodamiento de rueda.
  • Desenroscar la tubería de freno.
  • Desmontar el portafreno.
• Montar:
  • Montar el portafreno.
  • Enroscar la tubería de freno.
  • Montar el cubo de rueda con cojinete de rueda.
  • Montar el tambor de freno.
  • Retirar el calzo del pedal del freno.
  • Purgar el sistema de frenos.
• Reparación

7 - Cable del freno de mano

• Ajuste del freno de mano

8 - Sensor de revoluciones ABS

• Antes de insertar el sensor limpiar la superficie interior del agujero y aplicar pasta lubricante sólida

9 - Obturador

• Para vehículos sin ABS
• Para tapar el agujero para el sensor de revoluciones en el muñón del eje

10 - Cuerpo del eje

11 - Tornillo

• 8 Nm
• Para sensor de revoluciones ABS

12 - Tubería de freno

• 14 Nm

13 - Muñón del eje

14 - 30 Nm + 90º

• Sustituir después de cada desmontaje

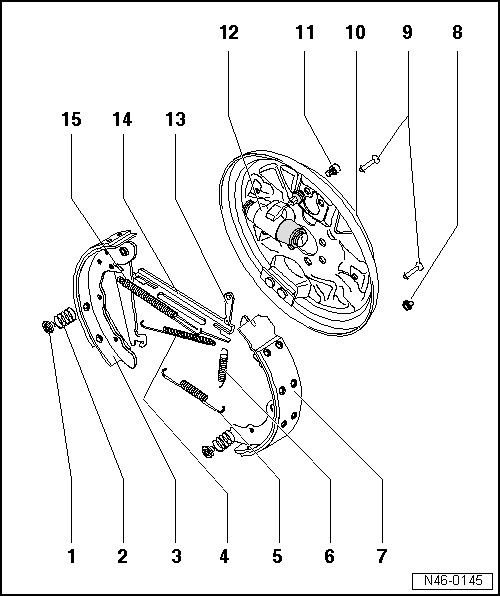

Cuadro de montaje - Zapatas de freno

1 - Platillo de muelle

• Para el desmontaje presionarlo contra muelle y girarlo 90º

2 - Muelle de compresión

3 - Zapata de freno con palanca para freno de estacionamiento

• Desmontaje y montaje
• Ajuste del freno de estacionamiento

4 - Muelle de retroceso superior

• Desenganchar con el gancho -3438-

5 - Muelle de retroceso inferior

• Engrasar los puntos de apoyo con pasta lubricante

6 - Muelle de tracción

7 - Zapata de freno

• Desmontar y montar
• Espesor mínimo de la guarnición: 2,5 mm
• Verificar el espesor
• Sustituir siempre por ejes
• Las guarniciones de los frenos también se pueden suministrar sin zapatas de freno

8 - Capuchón de cierre

• Retirarlo para verificar el grosor de las guarniciones

9 - Perno tensor

10 - Portafrenos

11 - 8 Nm

12 - Cilindro de freno de la rueda

• Verificar la hermeticidad

13 - Cuña

• Para el desmontaje y montaje presionar hacia arriba el tambor de freno a través de un agujero de los tornillos de la rueda

14 - Barra de empuje

• Engrasar los puntos de apoyo con pasta lubricante

15 - Muelle de contacto

• Desenganchar con el gancho -3438-

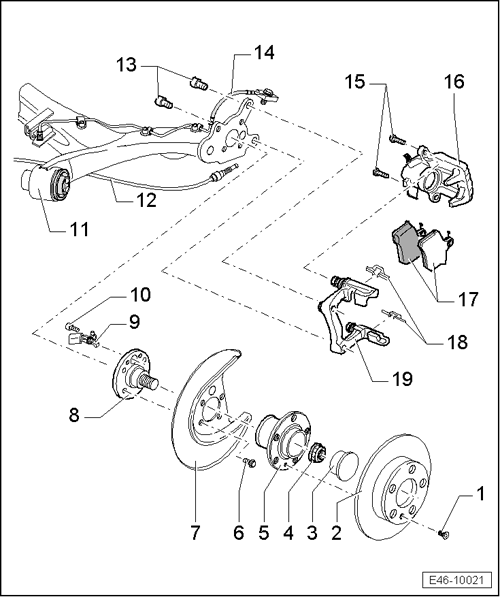

Cuadro de montaje - Frenos traseros de disco

1 - Tornillo

• 4 Nm

2 - Disco de freno

• Espesor: 9 mm
• Límite de desgaste: 7 mm
• Sustituir siempre por ejes
• Para desmontarlo, antes desatornillar las pinzas de freno
• Los discos de freno no se deberán forzar para quitarlos del cubo de rueda, en caso necesario se deberá emplear desoxidante; de lo contrario se podrían dañar los discos de freno
• Limpiar y engrasar la superficie de contacto entre el cubo de rueda y el disco de freno. Desengrasar y limpiar los discos de freno al montarlos

3 - Capuchón

• Sustituir siempre
• Desencajar y encajar

4 - Tuerca

• 70 Nm + 30º
• Sustituir después de cada desmontaje

5 - Cubo de rueda con rodamiento de rueda

• Para los vehículos con ABS, el anillo sensor va montado en el cubo de rueda
• Sustituir el conjunto completo
• Desmontar y montar

6 - Tornillo

• 30 Nm + 90º
• Sustituir después de cada desmontaje

7 - Chapa cobertora

8 - Muñón del eje

9 - Sensor de revoluciones del ABS

• Antes de insertar el sensor limpiar la superficie interior del orificio y aplicar pasta lubricante sólida

10 - Tornillo

• 8 Nm

11 - Cuerpo del eje

12 - Cable de freno de mano

• Ajuste del freno de mano

13 - Tornillos

• 30 Nm + 30º

14 - Tubo flexible y tubería de freno

• Con tornillo hueco y anillos junta
• No se debe desarmar, sustituir completo
• Par de apriete del tornillo: 50 Nm
• No destornillar para sustituir las pastillas de freno

15 - Tornillos

• 35 Nm
• Sustituir

16 - Pinza de freno

• Desmontar y montar

17 - Pastillas de freno

• No desatornillar el tubo flexible de freno para sustituir las pastillas
• Sustituir siempre por ejes
• Desmontar y montar
• Espesor: 16,9 mm incluida la placa de apoyo
• Límite de desgaste: 2,0 mm sin placa de apoyo
• Verificar el espesor

18 - Muelle de sujeción para las pastillas

• Sustituir siempre que se cambien las pastillas

19 - Portafreno con pernos guía y cubierta protectora

• Se suministra como pieza de recambio montada y suficientemente engrasada en los pernos guía
• En caso de desperfectos en las cubiertas o en los pernos guía, montar el juego de reparación. Emplear la grasa adjunta para engrasar los pernos guía
