Seat Ibiza: Pinza de freno trasero: desmontar y montar
Aviso
- Utilizar el equipo de carga y purga de aire para frenos -VAS 5234- para succionar el líquido de frenos del depósito del líquido de frenos.
- Antes de desmontar una pinza de freno o de desempalmar un tubo flexible de freno de la pinza de freno, colocar el calzo para pedal de freno -V.A.G 1869/2- para evitar que se vacíe el depósito del líquido de frenos.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

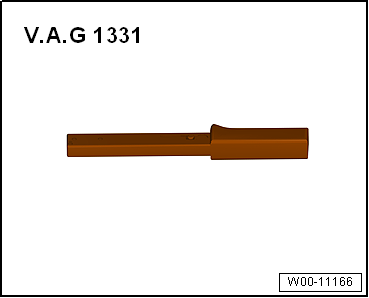

- Llave dinamométrica -V.A.G 1331-

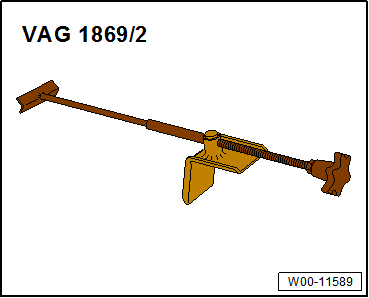

- Calzo para el pedal del freno -V.A.G 1869/2-
Desmontar:
Aviso
- El siguiente proceso sólo es necesario para la sustitución de la pinza de freno o para los trabajos de reparación que figuran a continuación.
- Marcar las pastillas de freno que se vayan a utilizar nuevamente antes de desmontarlas. Es imprescindible montarlas en la misma posición, de lo contrario el efecto de frenado no será uniforme.
- Desmontar las ruedas.

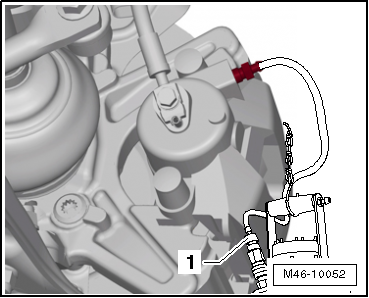

- Acoplar el tubo flexible de la botella de purga -1- a la válvula de purga de la pinza de freno.
- Abrir la válvula de purga.

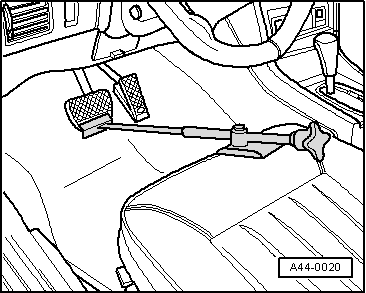

- Colocar el calzo para pedal de freno -V.A.G 1869/2-.
- Presionar el pedal del freno con el calzo para pedal de freno -VAG 1869/2- como mínimo 60 mm.
- Cerrar la válvula de purga y retirar la botella.
- Desatornillar el tubo flexible de la pinza de freno.

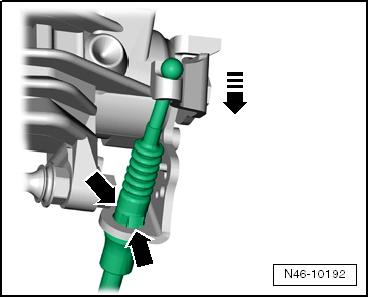

- Oprimir la palanca del freno en la -dirección de la flecha- y desenganchar el cable del freno de mano de la palanca del freno.
- Comprimir las dos pestañas de encastre -flechas- y extraer el cable del freno de mano del soporte en la pinza de freno.

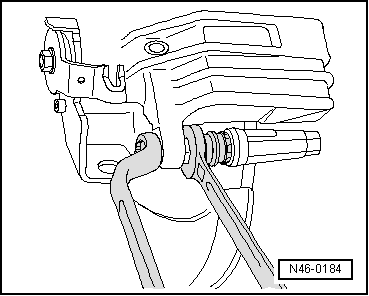

- Quitar los tornillos de fijación de la carcasa de la pinza de freno. Para ello, inmovilizar los pernos guía.
- Extraer la pinza de freno del portafreno.
Limpieza:
¡ATENCIÓN!
No limpiar nunca el sistema de frenos con aire comprimido porque se desprenderían partículas de polvo nocivas.
Para limpiar la pinza del freno sólo se puede utilizar alcohol.
Montar:
- El émbolo está retraído.
- Las pastillas de freno se asientan sobre el portafreno.
- Fijar la pinza de freno al portafreno con tornillos autoblocantes nuevos.
- Atornillar la tubería de freno a la pinza de freno.
- Purgar el sistema de frenos.
- Enganchar el cable del freno de mano y fijarlo al soporte con la grapa elástica.
- Ajustar el freno de mano.
- Montar la rueda.
Aviso
Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.
¡ATENCIÓN!
Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.
Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.
Pares de apriete:
- " Cuadro de montaje - Frenos traseros de disco"
