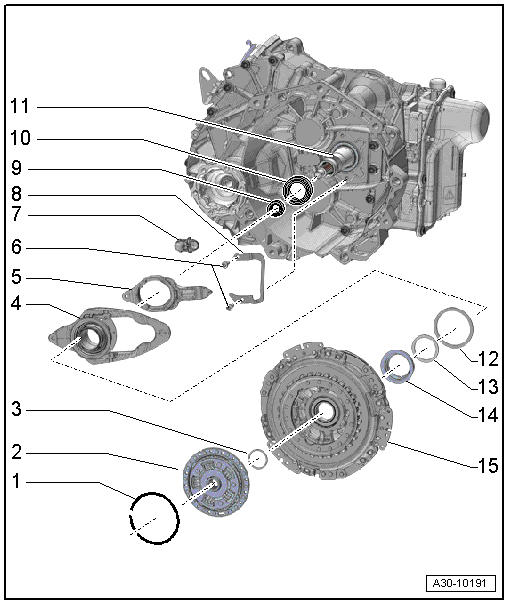

Seat Ibiza: Cuadro de montaje - Embrague doble, cajas de cambios fabricadas hasta 05.2011

¡ATENCIÓN!

Existe peligro de que se dañe el dispositivo de reajuste del embrague.

• El embrague es autoajustable. Como el dispositivo de reajuste se puede ver afectado por cualquier sacudida, no se deberá dejar caer el embrague en la caja de cambios al montarlo.
• Los embragues que hayan caído sobre una superficie dura o que presenten algún daño no se deberán volver a montar.

1 - Anillo de seguridad

• Sustituir siempre tras el desmontaje

2 - Cubo

3 - Anillo de seguridad

• Sustituir siempre tras el desmontaje

4 - Palanca de engrane grande para "K 1"

• Con cojinete de engrane grande
• Sustituir siempre que se sustituya el embrague doble

5 - Palanca de engrane pequeña para "K 2"

• Sustituir siempre que se sustituya el embrague doble

6 - Tornillos

• Sustituir siempre tras el desmontaje
• 8 Nm +90º

7 - Alojamiento

• Para palanca de engrane
• Sustituir siempre que se sustituya el embrague doble

8 - Estribo

• Para la palanca de engrane pequeña
• Algunas cajas de cambios antiguas no lo llevan
• Sustituir siempre que se sustituya el embrague doble

9 - Retén

• Del árbol primario interior
• Sustituir

10 - Retén

• Del árbol primario exterior
• Sustituir

11 - Árbol primario exterior

12 - Arandela de ajuste "SK 1"

• Determinar el grosor

13 - Arandela de ajuste "SK 2"

• Determinar el grosor

14 - Cojinete de engrane pequeño para "K 2"

• Sustituir siempre que se sustituya el embrague doble

15 - Embrague doble

• Desmontar
• Montar
