Seat Ibiza: Cuadro de montaje - colector de admisión

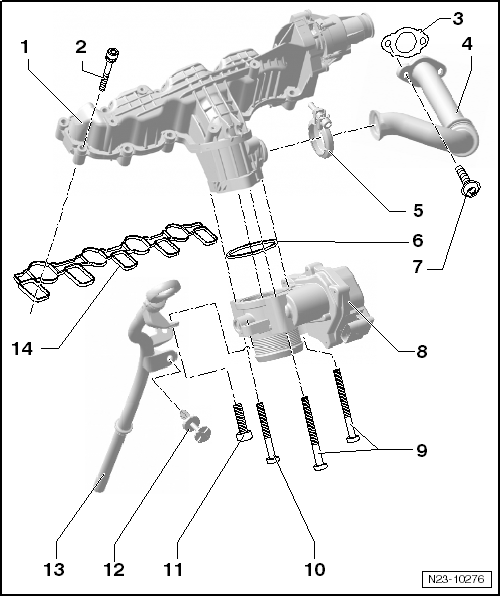

Cuadro de montaje: colector de admisión, vehículos con motor para
mariposa del colector de admisión -V157-

1 - Colector de admisión
- Con motor para mariposa del colector de admisión -V157- y
potenciómetro de la mariposa del colector de admisión -G336-
(constituyen un componente común)
Aplicación paulatina: supresión del motor para mariposa del colector
de admisión -V157-
- No se debe desarmar
- Desmontar y montar
2 - 8 Nm
3 - Junta
4 - Tubo de unión
- Va a la culata/radiador de recirculación de gases de escape
5 - Abrazadera, 5 Nm
6 - Junta
7 - 9 Nm
8 - Unidad de mando de la válvula de mariposa -J338-
9 - 10 Nm
10 - 10 Nm
11 - 10 Nm
12 - Clip
- Para tubo de medición de aceite
13 - Tubo de medición de aceite
14 - Junta
- Sustituir
- Pueden estar montadas también juntas individuales

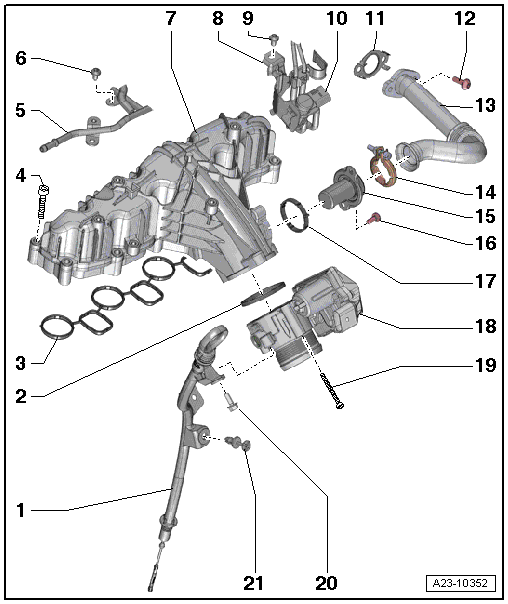

Cuadro de montaje: colector de admisión con piezas accesorias,
vehículos sin motor para mariposa del colector de admisión -V157-

1 - Tubo guía
- Para varilla de medición del nivel de aceite
2 - Retén
3 - Junta
4 - 8 Nm
5 - Tubería de retorno de combustible
6 - 9 Nm
7 - Colector de admisión
8 - Soporte
- Para la válvula de conmutación del radiador para recirculación de
gases de escape -N345-
9 - 9 Nm
10 - Válvula de conmutación del radiador para recirculación de gases de
escape -N345-
11 - Junta
12 - 20 Nm
13 - Tubo de unión
- Va al radiador para recirculación de gases de escape
14 - Abrazadera, 5 Nm
15 - Manguito
- Para recirculación de gases de escape
16 - 8 Nm
17 - Retén
18 - Unidad de mando de la válvula de mariposa -J338-
- Con potenciómetro de la válvula de mariposa -G69-
- Desmontar y montar
19 - 8 Nm
20 - 9 Nm
21 - Clip
