Seat Ibiza: Árbol secundario 1: desarmar y armar, cuadro general
Cuadro general: desarmar la caja de cambios.
Caja de cambios: desarmar.
Caja de cambios: armar.
Carcasa del embrague: desarmar y armar.
Árbol primario exterior: desarmar y armar.
Árbol primario interior: desarmar y armar.
Árbol secundario 2: desarmar y armar, cuadro general.
Árbol secundario 3: desarmar y armar, cuadro general.
Instrucciones para ajustar la caja de cambios.
Arandelas de ajuste de la carcasa del embrague: determinar.
Arandelas de ajuste de la carcasa del cambio: determinar.
Identificación de la caja de cambios.
Letras distintivas, asignación según motorización.

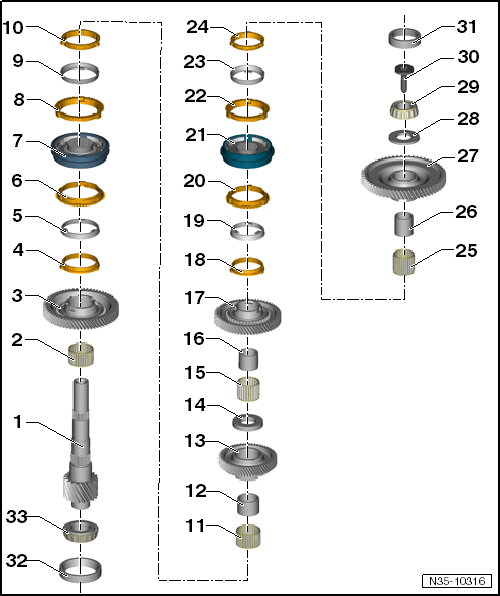

1 - Árbol secundario 1
2 - Cojinete de agujas
3 - Piñón móvil de la 2ª marcha
4 - Anillo sincronizador
5 - Anillo exterior
6 - Anillo sincronizador
7 - Desplazable y cuerpo del sincronizador de la 2ª y 4ª marcha
- Desarmar y ensamblar
8 - Anillo sincronizador
9 - Anillo exterior
10 - Anillo sincronizador
11 - Cojinete de agujas
12 - Manguito para el cojinete de agujas
13 - Piñón móvil de la 4ª marcha
14 - Arandela
Aviso
Para poder ajustar el árbol secundario se ensambla el árbol hasta esta arandela.
15 - Cojinete de agujas
16 - Manguito para el cojinete de agujas
17 - Piñón móvil de la 3ª marcha
18 - Anillo sincronizador
19 - Anillo exterior
20 - Anillo sincronizador
21 - Desplazable y cuerpo del sincronizador de la 1ª y 3ª marcha
- Desarmar y ensamblar
22 - Anillo sincronizador
23 - Anillo exterior
24 - Anillo sincronizador
25 - Cojinete de agujas
26 - Manguito para el cojinete de agujas
27 - Piñón móvil de la 1ª marcha
28 - Arandela de ataque
29 - Cojinete
Aviso
Sustituir siempre conjuntamente los cojinetes de un mismo árbol.
30 - Tornillo
- Desmontar
- Montar
31 - Semicojinete
- Desmontar y montar
Los semicojinetes no se deberán intercambiar. Van emparejados con el cojinete.
32 - Semicojinete
- Desmontar y montar
Los semicojinetes no se deben confundir. Van emparejados con el cojinete.
33 - Cojinete
- Desencajar
- Encajar
Aviso
Sustituir siempre conjuntamente los cojinetes de un mismo árbol.
- Árbol secundario 1: desarmar parcialmente
- Árbol secundario 1: desarmar completamente
- Árbol secundario 1: ensamblar
