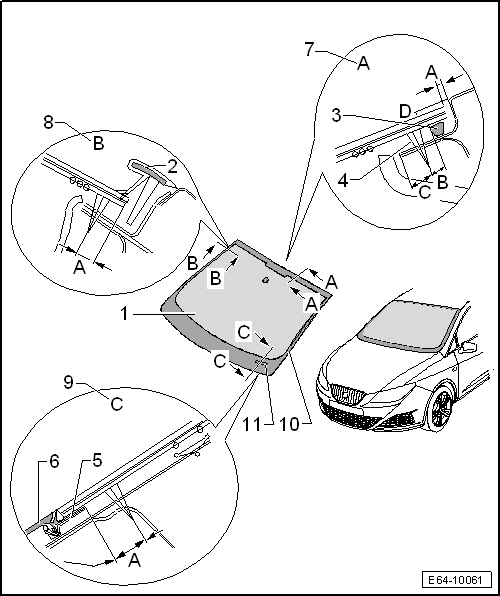

Seat Ibiza: Cristal del parabrisas: cuadro general de montaje

1 - Cristal parabrisas

• Se suministra junto con la placa de sujeción para el espejo retrovisor
• Antes del montaje verificar que la placa de sujeción sea la adecuada para el tipo de retrovisor del vehículo
• Desmontar
• Montar

2 - Moldura vierteaguas

• Se montan dos unidades
• Desmontar
• Montar

3 - Labio de hermetizado interior

4 - Pasta de pegado hermetizado PUR

• Corte transversal del cordón:
  • Anchura = 7 mm
  • Altura = 11 mm (inclusive precordón y los restos de material que hubiera sobre el cristal)

5 - Perfil de estanqueidad

• En este va encajado la tapa de la caja de aguas

6 - Tapa de la caja de aguas

• Encajada en el perfil de estanqueidad

7 - Secciones A

• Cota a = 2+-5 mm
• Cota b = 6,5 mm
• Cota c = 7 mm

8 - Secciones B

• Cota a = 6,5 mm

9 - Secciones C

• Cota a = 12,5 mm

10 - Capa de cerámica

11 - Encapsulado de número de bastidor

Cristal parabrisas: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

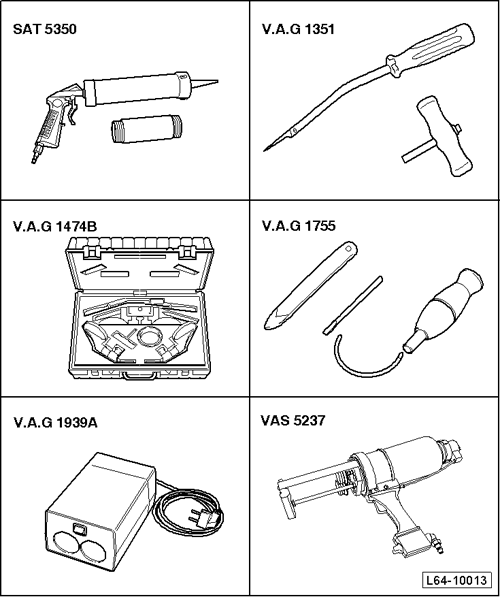

• Pistola sellado lunas -SAT 5350-
• Mango tirador -VAG 1351/1-
• Dispositivo de desmontaje -VAG 1474B-
• Kit extracción cristales -VAG 1755-
• Calentador cartuchos -VAG 1939A-
• Sellado lunas bicomponente -VAS 5237-

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

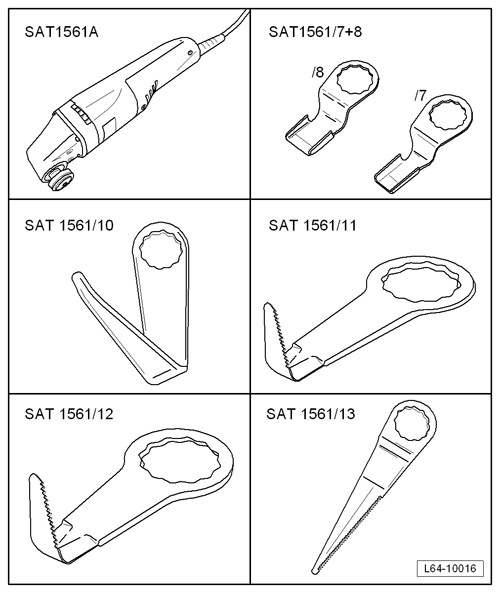

• Cuchillo eléctrico -SAT 1561A-
• Rascador -SAT 1561/7+8-
• Cuchilla 157 -SAT 1561/10-
• Cuchilla 208 -SAT 1561/11-
• Cuchilla 207 -SAT 1561/12-
• Cuchilla 081 -SAT 1561/13-

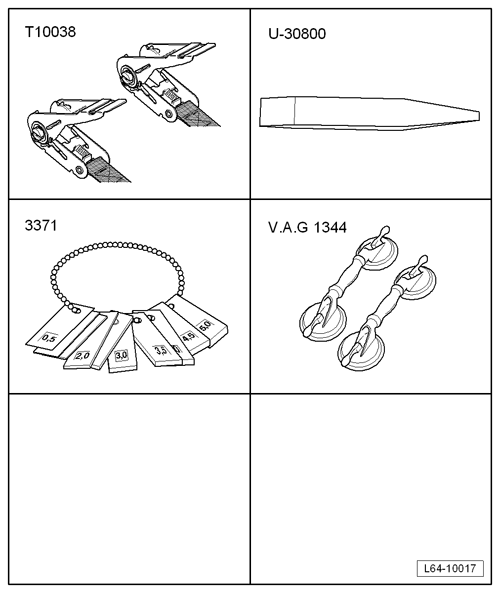

• Útil de sujeción -T10038-
• Palanca -U 30800-
• Calibre ajustador -3371-
• Ventosa lunas -VAG 1344-

Materiales

• Pegamento monocomponente 110 ML -DH 009 100 03-, Pegamento monocomponente 300 ML -DH 009 100-
• Pegamento bicomponente -DA 004 600 A2-
• Activador para cristales -D 181 801 A1-
• Disolvente de limpieza -D 009 401 04-
• Aplicador -D 009 500 25-
• Quitapegamentos -D 002 000 10-
• Imprimación (Cristal/Pintura) -D 009 200 02-
• Hilo de corte -357 853 999-

¹⁾  Para la aplicación de este material debe utilizar la pistola sellado lunas -SAT 5350-.

²⁾  Para la aplicación de este material debe utilizar la pistola de sellado lunas bicomponente -VAS 5237-.

³⁾  Tener en cuenta el tiempo de secado.

⁴⁾  Calentar el pegamento monocomponente según las instrucciones del fabricante con el calentador cartuchos -VAG 1939A-.

Cristal del parabrisas: desmontar

- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de sujeción.

- Desmontar los brazos del limpiaparabrisas.

- Desmontar la rejilla bajo parabrisas.

- Desmontar las molduras vierteaguas del montante A.

- Desmontar el espejo retrovisor interior:

• Retrovisor interior con base rígida.
• Retrovisor interior (con sensores de lluvia y antideslumbramiento).

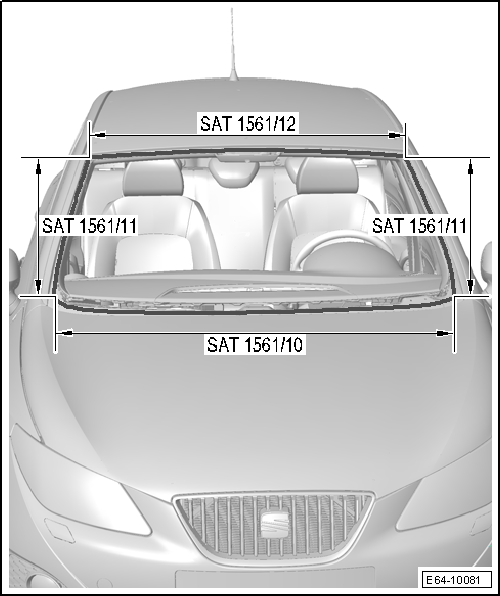

• Utilizar para el desmontaje del cristal parabrisas el cuchillo eléctrico -SAT 1561A- y las cuchillas:
  • Cuchilla 157 -SAT 1561/10-
  • Cuchilla 208 -SAT 1561/11-
  • Cuchilla 207 -SAT 1561/12-

¡PELIGRO!

Al desmontar un cristal es imprescindible llevar gafas protectoras y guantes de cuero puestos.

- Proceder al desmontaje del cristal parabrisas desde el exterior del vehículo.

¡Atención!

Las cuchillas vienen identificadas con un número de referencia del fabricante, este número aparece grabado en la misma cuchilla.

Para evitar daños de pintura proteger los montantes anteriores y techo con el plástico protector del dispositivo de desmontaje -VAG 1474B-.

¡PELIGRO!

Es obligatorio usar gafas protectoras y guantes de cuero.

Cristal parabrisas: montar

Aviso

Si el labio de hermetizado se deteriora durante el corte hay que sustituir el parabrisas.

- Preparación del cristal no deteriorado para el montaje.

- Preparación de un cristal nuevo.

- Preparación de la brida de la carrocería para el montaje del cristal.

- Instrucciones de montaje.

- Tiempo de secado.

- Daños en la pintura: repaso.

- Limpieza de suciedad ocasionada por el pegamento sellante.
