Seat Ibiza: Cierre del cinturón anterior: desmontar y montar

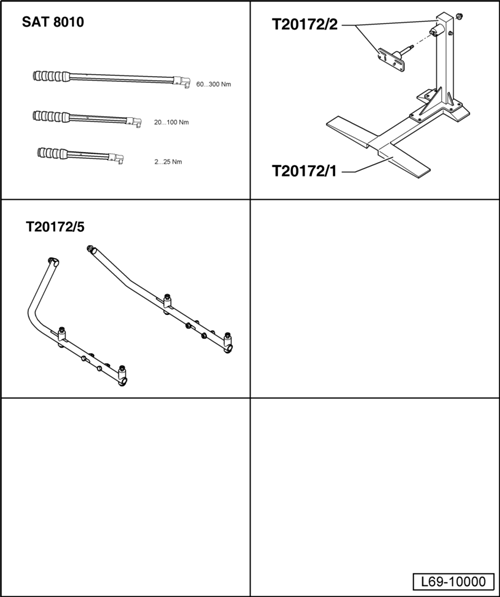

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Base -T20172/1-
- Torre -T20172/2-
- Soporte asientos -T20172/5-
Desmontar
Las operaciones de desmontaje y montaje descritas a continuación corresponden al cierre del cinturón del asiento anterior del lado izquierdo. Las operaciones correspondientes al cierre del cinturón del asiento anterior del lado derecho, son semejantes.
- Desmontar el asiento anterior.

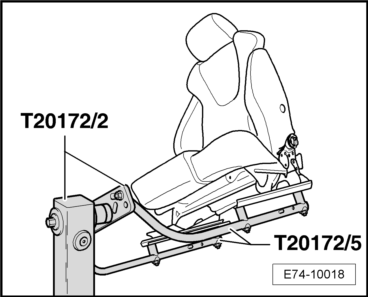

- Posicionar el asiento en el soporte asientos -T20172/5-.

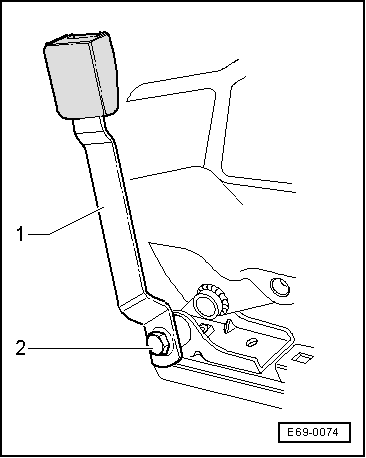

- Extraer el tornillo -2- y retirar el cierre del cinturón -1-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Par de apriete: 40 + 8- 4 Nm.
Aviso
- Sustituir el tornillo de sujección del cierre anterior, siempre que se desmonte, ya que se trata de un tornillo microencapsulado.
- Limpiar la rosca de la tuerca correspondiente, antes de montar el tornillo nuevo.
Regulación en altura del cinturón de seguridad, desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar
Aviso
Las operaciones de desmontaje y montaje son iguales para los lados izquierdo y derecho.
- Accionar la tecla para corrección de altura del cinturón y llevar la corredera para corrección de la altura del cinturón a la posición más baja.
- Desmontar el revestimiento superior del montante B.
- Depositar a un lado el revestimiento superior del montante B con la banda del cinturón enhebrada.

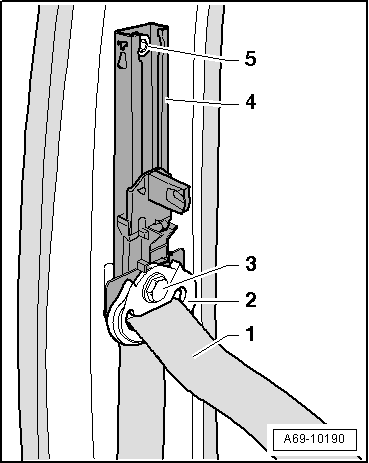

- Desenroscar el tornillo -3-.
- Retirar el herraje de reenvío -2- con la banda del cinturón -1-.
- Desenroscar el tornillo -5-.
- Tirar del regulador de altura del cinturón -4- hacia arriba separándolo del montante B.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
- Si debido a un accidente se desmontan componentes del sistema de cinturones, se tienen que sustituir los tornillos de fijación del sistema.
Aviso
- Los reguladores de la altura de reenvío del cinturón se suministran como recambio dotados siempre de la corredera para reglaje de la altura de reenvío puesta en la muesca inferior (posición de montaje).
- Si se vuelven a montar reguladores de la altura del cinturón que se han desmontado, habrá que ponerlos en la posición inferior (posición de montaje).
- Enganchar el regulador de la altura del cinturón -4- en el montante B.
- Apretar el tornillo -5-.
- Montar el herraje de reenvío -2- y apretar el tornillo -3- (par de apriete 40 + 8- 4 Nm).
Aviso
- La tecla de corrección de altura del cinturón no se debe accionar durante el montaje del revestimiento superior del montante B.
- Comprobar que el regulador de la altura de reenvío se encuentre en la posición más baja.

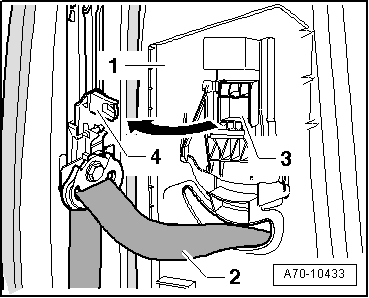

- Asegurarse de que el alojamiento -3- de la pieza corredera del revestimiento superior del montante B -1- se encastre en las espigas de retención -4- del regulador de altura del cinturón.
- Montar el revestimiento superior del montante B -1-, observando la banda del cinturón -2-.
- Si se monta un regulador de altura nuevo de recambios
- Después de montar el revestimiento superior del montante B hay que oprimir la corredera con fuerza hacia arriba.
Al hacerlo se desbloquea el elemento de fijación para el montaje del regulador de la altura de reenvío.
- Sigue para todos los reguladores de altura
- Realizar un control de funcionamiento.
En el control del funcionamiento se tienen que cumplir las siguientes condiciones:
- El regulador de la altura deberá encastrar de forma audible en cada una de las 5 posiciones posibles (también en la más alta).
- La tecla para corrección de la altura del cinturón deberá volver por sí misma a su posición más alta cada vez que se accione.
- El herraje de reenvío deberá asentarse por sí solo en la posición vertical o en la dirección de uso una vez apretado el tornillo.
Si alguna de las funciones indicadas no se puede realizar habrá que verificar el montaje del regulador de la altura de reenvío y sustituirlo si es preciso.
