Seat Ibiza: Calefacción: reparar

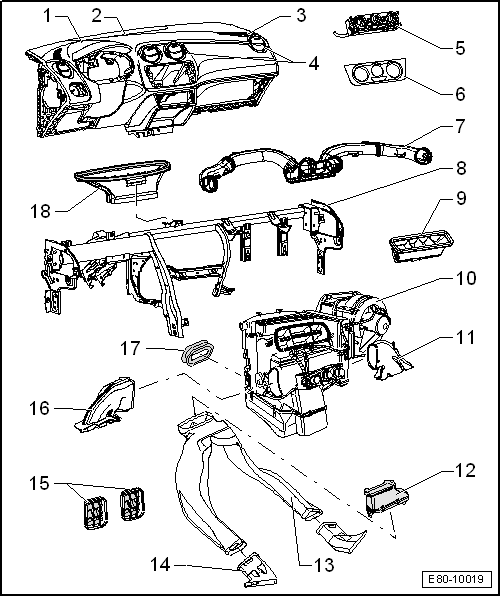

Componentes de la calefacción en el habitáculo
¡ATENCIÓN!
Antes de efectuar trabajos en el sistema eléctrico se deberá desembornar la cinta de masa de la batería.
Aviso
- Antes de desembornar la batería hay que consultar el código antirrobo de la radio.
- Al embornar nuevamente la batería se debe verificar el equipamiento del vehículo (radio, reloj, sistema eléctrico de confort, etc.), siguiendo las indicaciones del Manual de Reparaciones y/o del Manual de Instrucciones.
1 - Tablero de instrumentos
- Desmontar y montar
2 - Difusor de descongelación
- Para el parabrisas
- Desmontar y montar
- Si al montar el tablero de instrumentos se oprime la pieza intermedia entre calefactor y el conducto canalizador de aire en el tablero, la conducción de aire hacia el parabrisas será dispersa o insuficiente
3 - Difusor para las ventanillas laterales
- Extraer cuidadosamente con la palanca -U 30800-
4 - Difusores del tablero de instrumentos
- Desmontar y montar
5 - Mando de la calefacción
- Desmontar y montar
6 - Carátula para el mando de la calefacción
- Desmontar y montar
7 - Pieza intermedia para las toberas del tablero de instrumentos
- Fijada al tablero de instrumentos
- Para desmontar es necesario desmontar el tablero de instrumentos
8 - Travesaño del tablero de instrumentos
- Desmontar y montar
9 - Pieza intermedia para distribución de aire
10 - Equipo de calefacción
- Ubicación de componentes
- Desmontar y montar
11 - Tobera de suelo, derecha
- Atornillada al aparato de calefacción (1,5 Nm)
12 - Pieza de unión para el conducto trasero
13 - Conducto trasero
14 - Pieza terminal para el conducto trasero
- Encajar en el conducto trasero y en el larguero transversal de los asientos
15 - Rejilla de desaireación
- Encajar con clip desde el exterior en el larguero transversal del maletero delante del compartimento de la rueda de repuesto
- Los labios de los obturadores deben moverse libremente y encajar por sí mismos
- La zona de las rejillas de desaireación deben estar libre, de los contrario no funcionaría la desaireación del habitáculo
16 - Tobera de suelo, izquierda
- Atornillar al soporte (1,5 Nm)
17 - Junta
- Para la conexión del intercambiador de calor
- En el panel transversal (panel de montaje)
18 - Pieza intermedia para el conducto antivaho
- Encajar en el aparato de calefacción y en el travesaño del tablero de instrumentos
- Para desmontarla es necesario desmontar el tablero de instrumentos

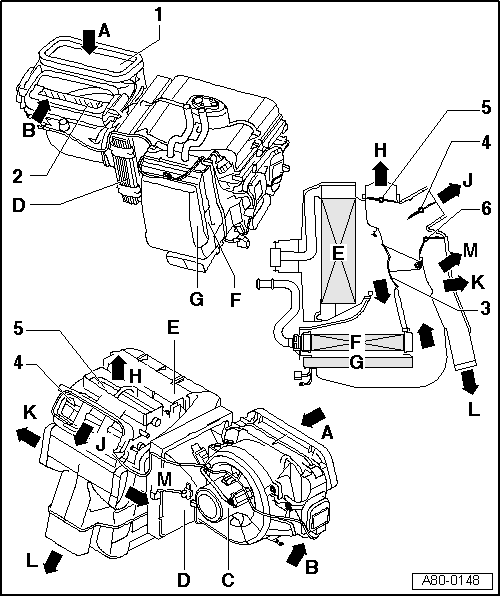

Conducción de aire en la calefacción / grupo climatizador
A - Aspiración de aire fresco
- A través de conductos de aspiración de aire fresco en el vano motor y en el habitáculo, así como a través de una conducción de aire montada bajo el capó
B - Aspiración del aire interior (función de recirculación de aire)
- A través del vano reposapiés lado acompañante
C - Turbina de aire fresco -V2-
D - Filtro antipolvo y antipolen
E - Evaporador
- Sólo en vehículos con climatizador
F - Intercambiador de calor
G - Elemento calefactor para calefacción adicional -Z35-
- Previsto para vehículos con motor Diesel; el montaje depende del equipamiento
H - Hacia los aireadores en el parabrisas
J - Hacia los aireadores en el tablero de instrumentos
K - Hacia el aireador del vano reposapiés / lado conductor
L - Hacia los aireadores de las plazas traseras, vano reposapiés
M - Hacia el aireador del vano reposapiés / lado acompañante
1 - Chapaleta de aire fresco
- Dibujada en posición "cerrada"
2 - Chapaleta de recirculación de aire
- Dibujada en posición "abierta"
3 - Chapaleta de temperatura "1"
- Dibujada en posición "calefactar"
4 - Chapaleta central
- Dibujada en posición "abierta"
- Por la forma de las dos chapaletas exteriores, estando cerrada la chapaleta central, puede llegar aire hacia los aireadores
5 - Chapaleta de descongelación
- Dibujada en posición "cerrada"
6 - Chapaleta del vano reposapiés
- Dibujada en posición "cerrada"
Difusores del tablero de instrumentos: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar

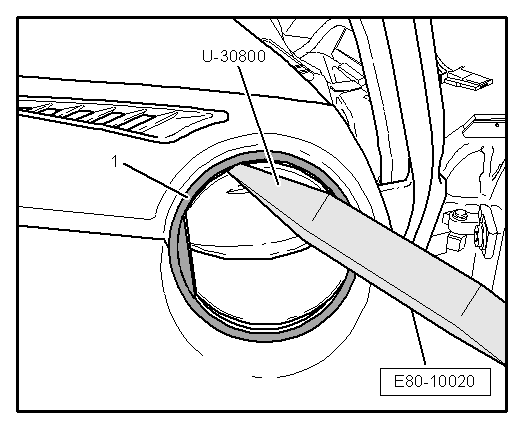

- Extraer con precaución la pieza embellecedora -1- haciendo palanca por el lado interior con la palanca -U 30800-.

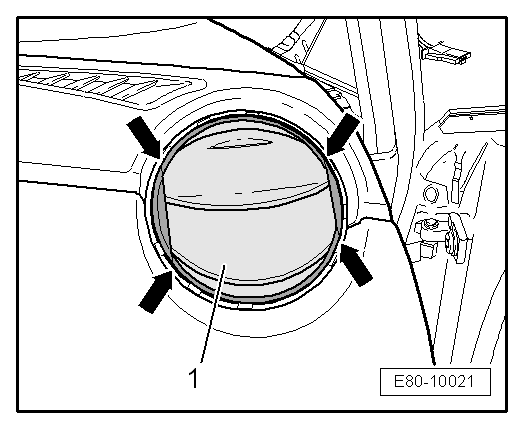

- Extraer el difusor -1- haciendo palanca uniformemente en los puntos -flechas- con la palanca -U 30800-.
- Si es necesario, separar la base del difusor del tablero de instrumentos utilizando la palanca -U 30800-.
Montar

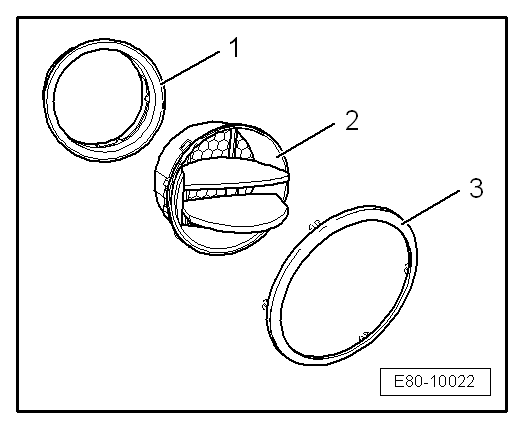

- Asegurarse del correcto encaje de la base -1- en el tablero de instrumentos.
- Encajar el difusor -2- y colocar el embellecedor -3- en los anclajes de la base -1-.
