Seat Ibiza: Batería

Tipos de baterías

Todas las instrucciones e indicaciones relativas a este capítulo figuran en el Manual de Reparaciones, "Por motivos técnicos no es posible establecer actualmente un enlace automático hacia ese Manual de Reparaciones. Seleccione manualmente en ELSA el manual de reparaciones".

Advertencias e instrucciones de seguridad

Todas las instrucciones e indicaciones relativas a este capítulo figuran en el Manual de Reparaciones; "Por motivos técnicos no es posible establecer actualmente un enlace automático hacia ese Manual de Reparaciones. Seleccione manualmente en ELSA el manual de reparaciones".

Fijación de los bornes a los polos de la batería

Todas las instrucciones e indicaciones relativas a este capítulo figuran en el Manual de Reparaciones, "Por motivos técnicos no es posible establecer actualmente un enlace automático hacia ese Manual de Reparaciones. Seleccione manualmente en ELSA el manual de reparaciones".

Trabajos preliminares al modo de apoyo de la batería

Todas las instrucciones e indicaciones relativas a este capítulo figuran en el Manual de Reparaciones, "Por motivos técnicos no es posible establecer actualmente un enlace automático hacia ese Manual de Reparaciones. Seleccione manualmente en ELSA el manual de reparaciones".

Batería: verificar

Todas las instrucciones e indicaciones relativas a este capítulo figuran en el Manual de Reparaciones, "Por motivos técnicos no es posible establecer actualmente un enlace automático hacia ese Manual de Reparaciones. Seleccione manualmente en ELSA el manual de reparaciones".

Batería: cargar

Todas las instrucciones e indicaciones relativas a este capítulo figuran en el Manual de Reparaciones, "Por motivos técnicos no es posible establecer actualmente un enlace automático hacia ese Manual de Reparaciones. Seleccione manualmente en ELSA el manual de reparaciones".

• Cargar la batería con el cargador de baterías -VAS 5095A-, -VAS 5900-, -VAS 5903- o -VAS 5904-
• Baterías muy descargadas
• Batería: carga rápida
• Función de apoyo de la batería con el cargador de baterías -VAS 5095A-, -VAS 5900-, -VAS 5903- o -VAS 5904-

Trabajos preliminares a la carga, apoyo o arranque de emergencia, de la batería

Secuencia de operaciones

¡ATENCIÓN!

Peligro de explosión por batería descargada con "ojo mágico".

Si el "ojo mágico" no tiene color o tiene un color amarillo claro, no se debe comprobar ni cargar la batería. Bajo ningún concepto debe emplearse ayuda de arranque. Peligro de explosión al comprobar, cargar o emplear una ayuda de arranque. La batería debe sustituirse.

Antes de acoplar el cargador de baterías se deben realizar los siguientes trabajos:

Aviso

• Es recomendable cargar la batería con los terminales de los polos desembornados.
• Durante el proceso de carga, dejar abierto el capó o el portón dependiendo de donde se aloje la batería

Vehículos con batería en el vano motor:

Para cualquiera de los trabajos:

Carga de la batería

- Desconectar el encendido y todos los consumidores eléctricos; extraer la llave de contacto.

- Desembornar la batería

- Colocar la pinza de carga roja "+" del cargador en el polo positivo y la pinza de carga negra "-" en el polo negativo, de la batería. Observando las indicaciones →Sistema eléctrico: información general; "Por motivos técnicos no es posible establecer actualmente un enlace automático hacia ese Manual de Reparaciones. Seleccione manualmente en ELSA el manual de reparaciones".

Apoyo de las baterías

- Desconectar el encendido y todos los consumidores eléctricos; extraer la llave de contacto.

- Colocar la pinza de carga roja "+" del cargador en el polo positivo y la pinza de carga negra "-" en el polo negativo, de la batería. Observando las indicaciones; "Por motivos técnicos no es posible establecer actualmente un enlace automático hacia ese Manual de Reparaciones. Seleccione manualmente en ELSA el manual de reparaciones".

Arranque de emergencia

- Colocar la pinza de carga roja "+" del arrancador en el polo positivo y la pinza de carga negra "-" en el polo negativo, de la batería.

Vehículos con batería en maletero:

Para cualquiera de los trabajos:

Aviso

• Es recomendable cargar la batería con los terminales de los polos desembornados.
• Durante el proceso de carga, dejar abierto el capó o el portón dependiendo de donde se aloje la batería

Carga de la batería

- Desconectar el encendido y todos los consumidores eléctricos; extraer la llave de contacto.

- Desembornar la batería

- Conectar el cargador de la batería y poner en funcionamiento; "Por motivos técnicos no es posible establecer actualmente un enlace automático hacia ese Manual de Reparaciones. Seleccione manualmente en ELSA el manual de reparaciones".

Apoyo de las baterías

- Desconectar el encendido y todos los consumidores eléctricos; extraer la llave de contacto.

- Separar la cubierta del motor.

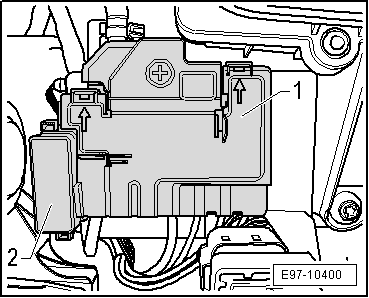

- Desbloquear en la caja fusibles del vano motor la tapa que lleva grabado el símbolo "+" y abrir

- Colocar la pinza de carga roja "+" del cargador en la toma de polo positivo en caja fusibles de vano motor -1- y la pinza de carga negra "-" en la argolla de la culata.

- Conectar el cargador de la batería y poner en funcionamiento; "Por motivos técnicos no es posible establecer actualmente un enlace automático hacia ese Manual de Reparaciones. Seleccione manualmente en ELSA el manual de reparaciones".

Arranque de emergencia

- Separar la cubierta del motor.

- Desbloquear en la caja fusibles del vano motor la tapa que lleva grabado el símbolo "+" y abrir

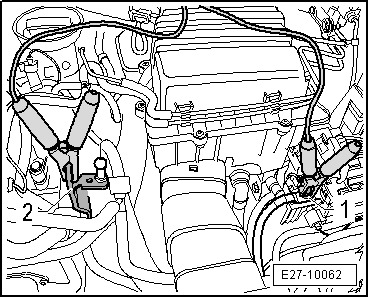

- Colocar la pinza de carga roja "+" del arrancador en la toma de polo positivo en caja fusibles de vano motor -1- y la pinza de carga negra "-" del arrancador en la argolla de la culata.

Aviso

Es aconsejable, revisar los polos de la batería que estén en buen estado, y los bornes apretados a su par.
