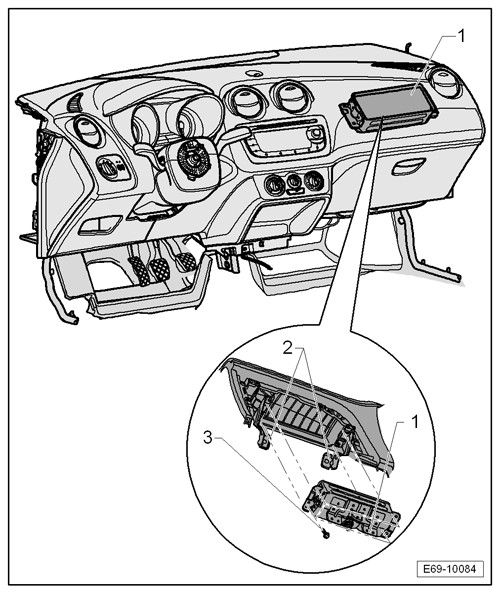

Seat Ibiza: Unidad del Airbag lado del acompañante: cuadro general de montaje
1 - Unidad Airbag lado acompañante, detonador 1 para airbag lado del acompañante -N131-
- Desmontar y montar
2 - Pletina soporte Airbag
3 - Tornillo
- 8 Nm
- 4 unidades
Unidad del Airbag lado del acompañante: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar
Aviso
Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
- Estando el encendido desconectado, desembornar el cable de masa de la batería.
- Desmontar la cubierta zona reposapiés lado acompañante.
- Desmontar la guantera.
- Desacoplar el conector del detonador 1 para airbag lado del acompañante -N131-.
- Desenroscar los tornillos -3-.
- Retirar el detonador 1 para airbag lado del acompañante -N131--1-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
- Desconectar todos los consumidores eléctricos.
- Conectar el encendido.
- Cerrar las puertas del vehículo.
¡PELIGRO!
Al embornar el cable de masa de la batería hay que asegurarse de que no se encuentre ninguna persona en el vehículo.
- Embornar el cable de masa de la batería.
Aviso

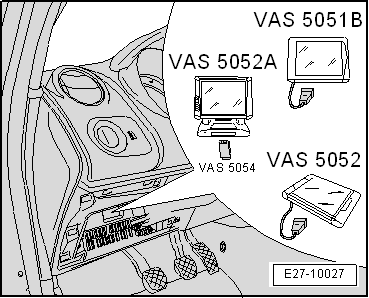

Si después del montaje se ilumina el testigo del airbag -K75-, habrá que borrar la memoria de averías con la central de diagnosis -VAS 505X-. Una vez borradas las averías, consultar la memoria de averías nuevamente.
Testigo "AIRBAG OFF": desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar
Aviso
- Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
- El testigo "AIRBAG OFF" va integrado en el modulo de interruptores de la consola central y no se puede desmontar por separado.
- Estando el encendido desconectado, desembornar el cable de masa de la batería.

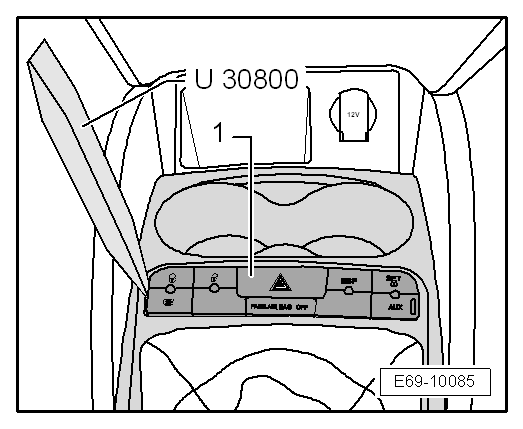

- Con la ayuda de la palanca -U 30800- extraer el modulo de interruptores -1-.
- Extraer el modulo de interruptores -1- de su ubicación y desconectar los conectores eléctricos.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Si después del montaje se ilumina el testigo del airbag -K75-, habrá que borrar la memoria de averías con la central de diagnosis -VAS 505X-. Una vez borradas las averías, consultar la memoria de averías nuevamente.
