Seat Ibiza: Tapizados y acolchados para los asiento anteriores
Tapizado y acolchado para la banqueta de los asientos anteriores: desmontar y montar

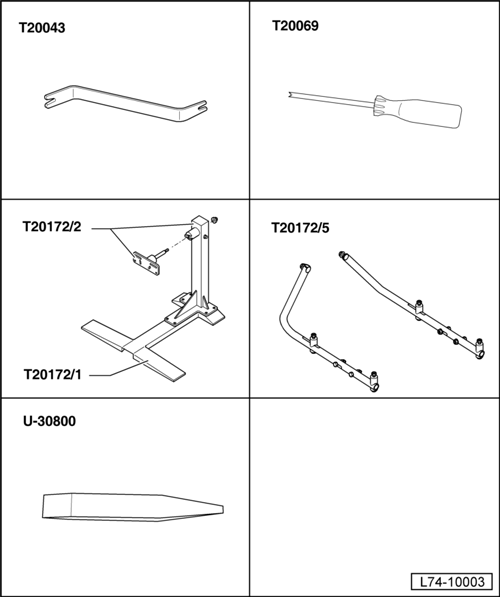

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
- Útil de presión -T20069-
- Base -T20172/1-
- Torre -T20172/2-
- Soporte asientos -T20172/5-
- Palanca -U 30800-
Desmontar
Aviso
- Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
- En el proceso de desmontaje y montaje de los asientos, será necesario, la utilización de guantes, para evitar, manchas en los tapizados.
- Estando el encendido desconectado, desembornar el cable de masa de la batería.
- Desmontar el asiento anterior.
Aviso
El adapt. airbag lateral -VAS 5232- deberá estar conectado en todo el proceso de desmontaje.

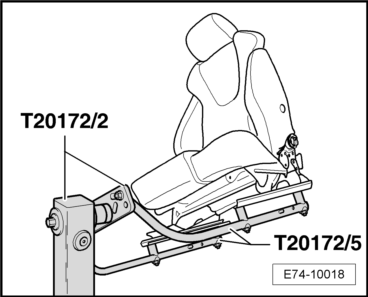

- Posicionar el asiento anterior en el soporte asientos -T20172/5-.
- Desmontar el respaldo del asiento anterior.

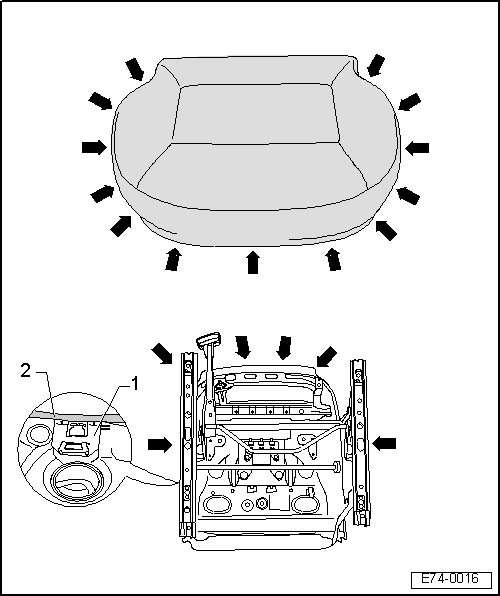

- Desenganchar a ambos lados del armazón del cojín la grapa de retención -1-.
- Extraer el burlete del tapizado -2- en todo el contorno del armazón del asiento -flechas-.

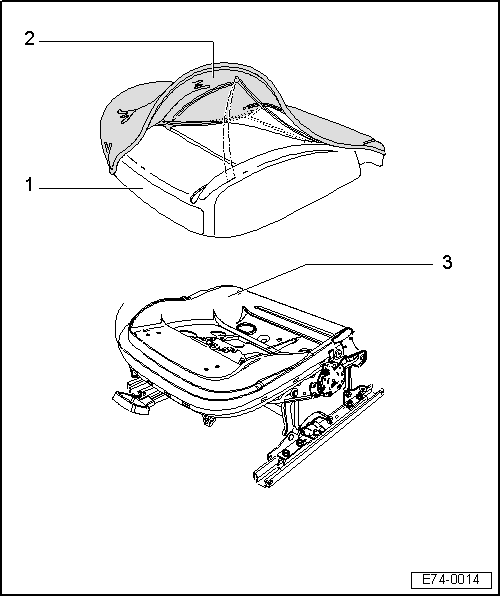

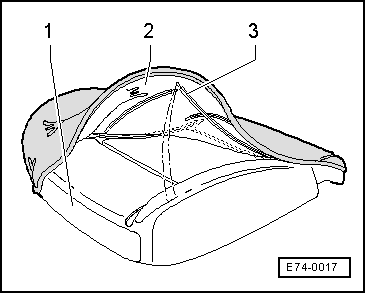

- Separar del armazón del asiento -3- el conjunto acolchado -1- y tapizado del asiento -2-.
- Levantar el tapizado -2- hasta poder visualizar los alambres y grapas del acolchado.

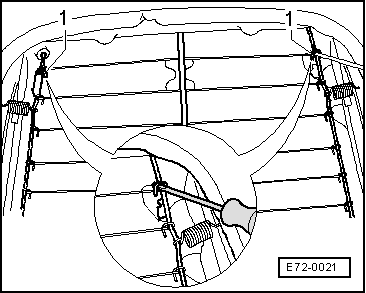

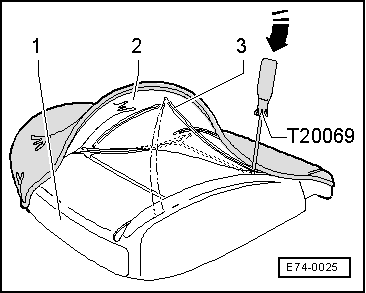

Para extraer el tapizado -2- del acolchado -1-, extraer los alambres -3- con el útil de presión -T20069-, y actuar tal como se indica a continuación:
- Desenganchar los alambres del acolchado en sus puntos de fijación -flechas-.
- Desenclipsar las grapas -1- del acolchado.
- Acabar de extraer el tapizado -2- del acolchado -1-.
Montar
Aviso
Para un montaje más fácil, antes de colocarlo calentar el tapizado a aprox. 30º C.
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
Tapizado y acolchado para el respaldo del asiento anterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
- Útil de presión -T20069-
- Base -T20172/1-
- Torre -T20172/2-
- Soporte asientos -T20172/5-
- Palanca -U 30800-
Desmontar
Aviso
Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
- Estando el encendido desconectado, desembornar el cable de masa de la batería.
- Desmontar el asiento anterior.
Aviso
El adapt. airbag lateral -VAS 5232- deberá estar conectado en todo el proceso de desmontaje.

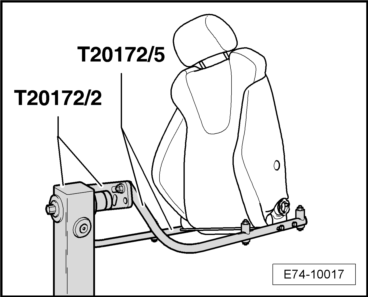

- Posicionar el asiento anterior en el soporte asientos -T20172/5-.
- Desmontar el respaldo del asiento anterior.
- Sacar la banqueta del asiento anterior del soporte asientos -T20172/5- y posicionar el respaldo del asiento anterior.

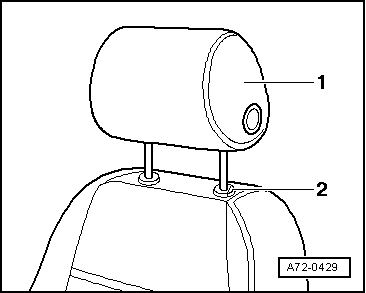

- Pulse la tecla -2- y extraiga el apoyacabezas -1-.
- Desmontar las guías de los apoyacabezas.
Continúa para vehículos 2 puertas
- Desmontar el pomo de abatimiento.
Continúa para todos los vehículos

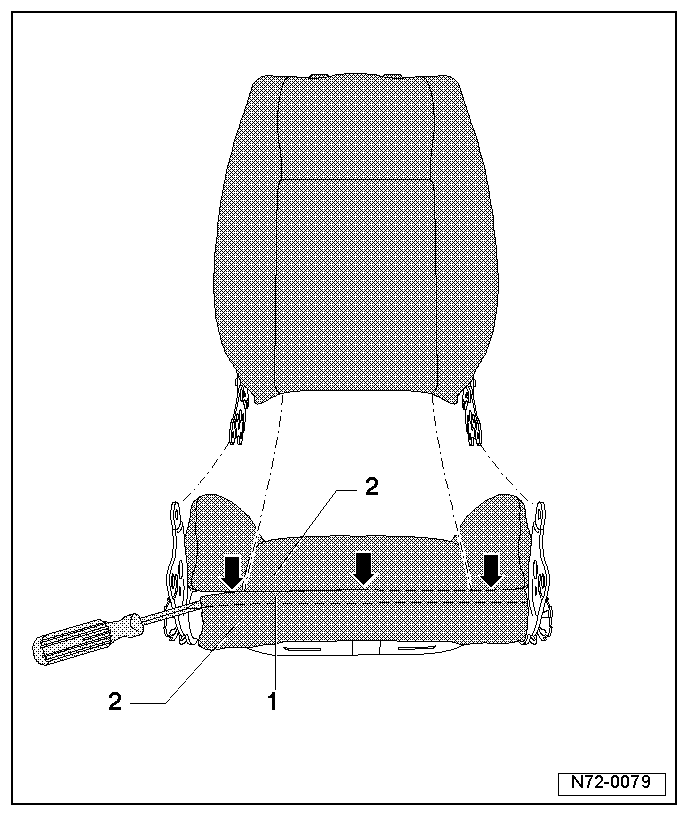

- Desmontar la junta burlete -1- del tapizado -2- con un destornillador en todo el contorno -flechas-.

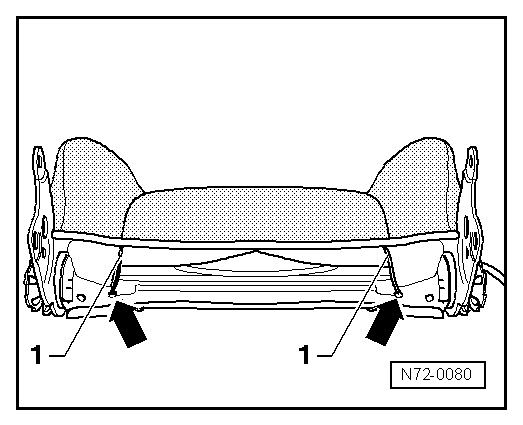

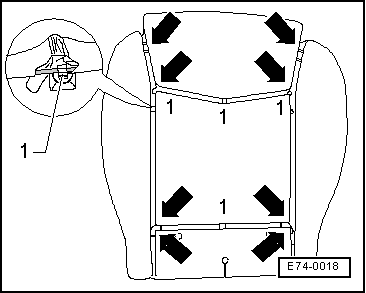

- Desenganchar los alambres tensores -1-, de los orificios, -flechas-.
- Tirar hacia arriba el tapizado, hasta poder visualizar el alambre -1- en el armazón del respaldo.

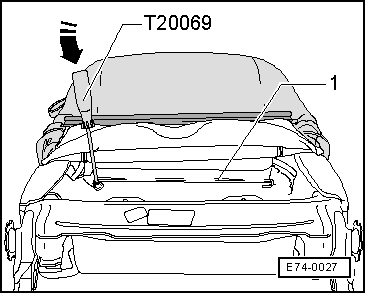

- Desenganchar el alambre tapizado -1- del acolchado del respaldo con el útil de presión -T20069-.

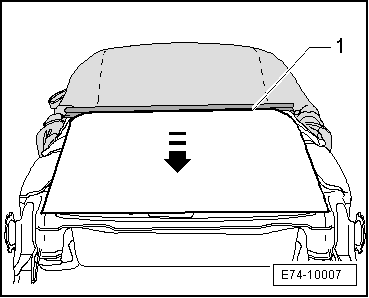

- Retire la moldura de cartón -1- de la parte posterior del respaldo en la dirección que indica la -flecha-.
- Continuar tirando hacia arriba la funda hasta visualizar el alambre del tapizado -1- sobre la parte anterior del respaldo.
- Desenganchar el alambre del tapizado -1- en el acolchado.

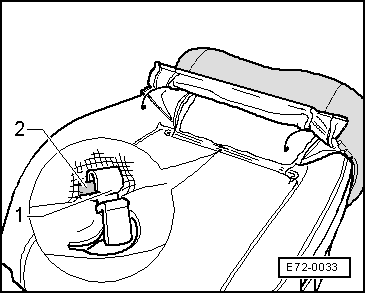

- Desenganchar el alambre del tapizado -2- de la grapa -1- en la parte anterior superior.
- Continuar tirando hacia arriba y con la ayuda de un destornillador desenganchar el alambre del tapizado -1- en la parte posterior superior.
- Acabar de destapizar por completo el respaldo tirando hacia arriba.
Montar
Aviso
Para un montaje más fácil, antes del montaje, calentar el tapizado a aprox. 30ºC.
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
