Seat Ibiza: Tapa de la caja de aguas: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de sujeción.
- Retirar la junta de goma -4-.
Según versiones
- Retirar ligeramente el soporte de conectores -1- y desenroscar la tuerca -2-.
Continúa para todos los motores excepto BXW, BTS Y CGGB
- Desmontar filtro de aire.
Continúa para todos los vehículos

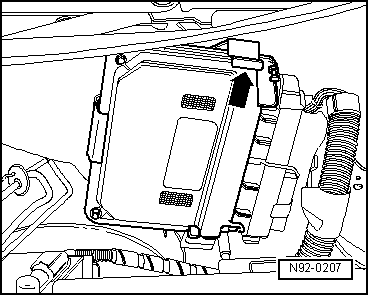

- Desenclipsar la unidad de mando del motor -flecha- y desplazarla.

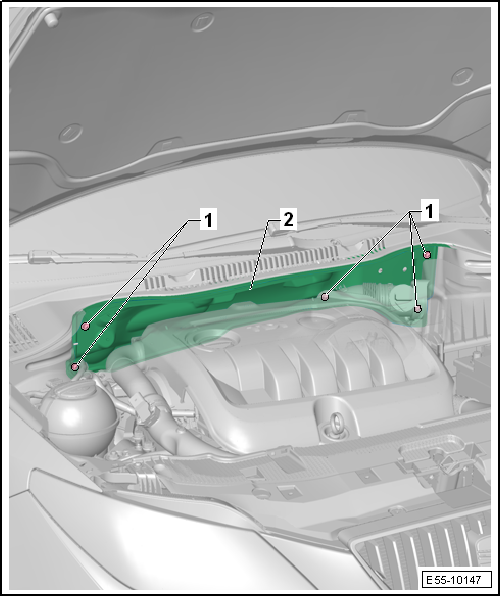

- Desplazar el insonorizante y extraer los tornillos -1-.
Aviso
Antes de extraer la tapa de aguas -2-, soltar de la grapa el mazo del motor del limpiaparabrisas.
- Extraer la tapa de la caja de aguas -2- .
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
Par de apriete de los tornillos de la tapa de la caja de aguas 9 +- 1 Nm.

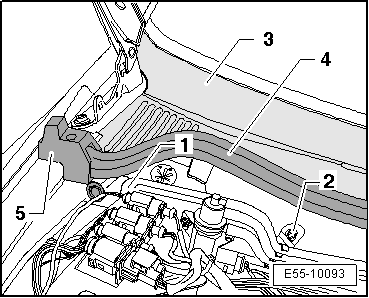

- Comprobar que la junta de goma -4- y el tope de espuma -5- de la tapa de la caja de aguas se encuentren correctamente alojados en ambos lados.
Recubrimiento entrada de aire: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U 30800-
Desmontar
- Desmontar la rejilla bajoparabrisas.

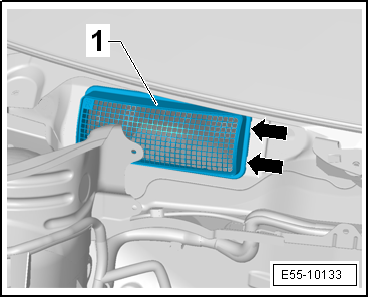

- Extraer el recubrimiento entrada de aire -1- actuando con la palanca -U 30800- en los puntos -flechas-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
Aviso

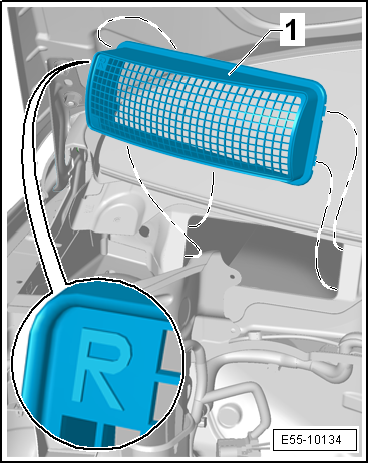

- Para el montaje del recubrimiento entrada de aire -1- para vehículos de guía izquierda una vez montada esta pieza debe leerse "R".
- Para el montaje del recubrimiento entrada de aire -1- para vehículos de guía derecha una vez montada esta pieza debe leerse "L".
Insonorizante del capó anterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
Desmontar
- Abrir el capó anterior y mantener en posición de apertura con la varilla de sujeción.

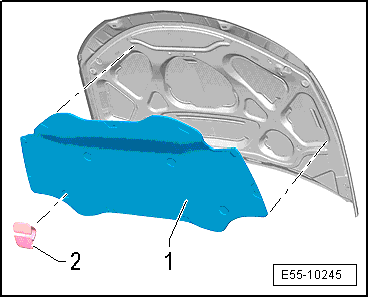

- Extraer todas las grapas de fijación -2- del insonorizante del capó anterior -1- con la palanca -T20043- y separarlo.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje.
Pieza de relleno: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -80 200-
Desmontar
Aviso
- Las operaciones de desmontaje y montaje descritas a continuación corresponden a la pieza de relleno del lado izquierdo.
- Las operaciones correspondientes a la pieza de relleno del lado derecho son semejantes.
- Abrir el capó anterior y mantener en posición de apertura con la varilla de sujeción.

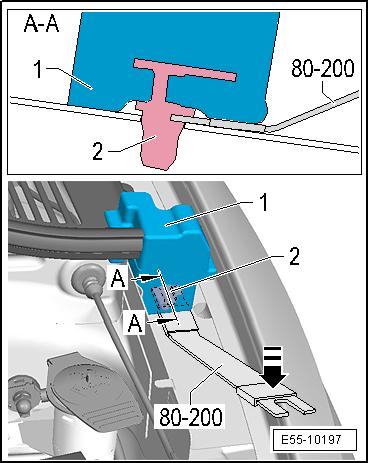

- Tirar de la pieza de relleno -1- hacia arriba lo suficiente para introducir la palanca -80 200- por debajo.
- Introducir la palanca -80 200- por debajo de la base del clip -2-, teniendo en cuenta de no dañar el clip.
- Tirar de la palanca -80 200- en el sentido de la -flecha- y desprender la pieza de relleno -1-.
Aviso
En el caso que se dañe el clip se debe sustituir la pieza de relleno por una nueva.
Montar
Aviso
En el caso que se dañe el clip se debe sustituir la pieza de relleno por una nueva.
Montar la pieza de relleno -1- clipando en el orificio en el larguero superior ext. -2- en el sentido de la -flecha-.
Verificar que se haya fijado correctamente.
Varilla de apoyo: desmontar y montar
Desmontar
- Sostener el capó del motor con medios de taller apropiados.

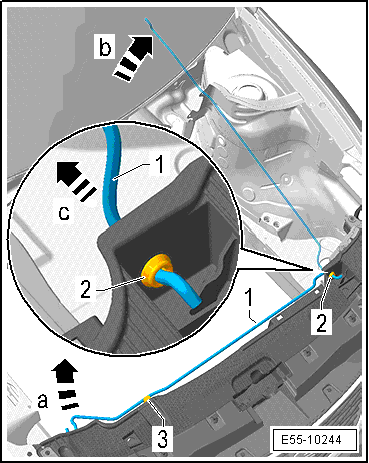

- Bascular la varilla de apoyo -1- hacia delante -flecha a- a -flecha b- y extraer de la boquilla de goma -2- en el sentido de la -flecha c-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Introducir la varilla de apoyo -1- en la boquilla de goma -2-. Pivotar la varilla de apoyo hacia la chapa portacierre.
