Seat Ibiza: Revestimiento techo, modelo ST: soltar y fijar
Aviso
Para poder realizar trabajos en el airbag para la cabeza, los refuerzos insonorizantes del techo, la antena del techo y barras del techo habrá que bajar el revestimiento techo lo suficientemente.

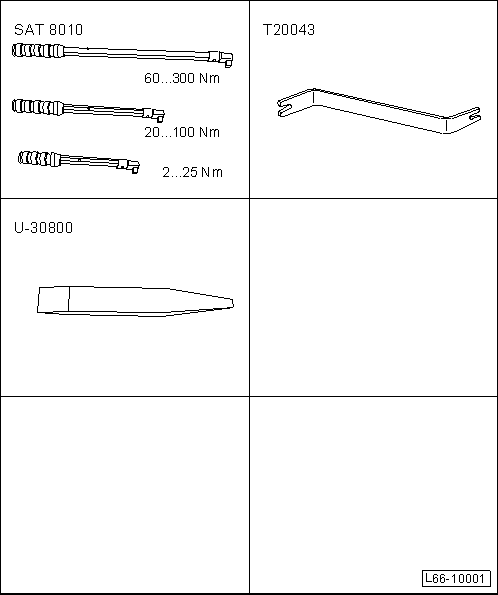

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
Soltar
- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.
¡Atención!
Antes de efectuar trabajos en el sistema eléctrico hay que desembornar el cable de masa de la batería.
Aviso
- Después de embornar nuevamente la batería hay que verificar el equipamiento del vehículo (radio, reloj, elevalunas eléctricos) según las instrucciones del Manual de Reparaciones y/o del Manual de Instrucciones.
- El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.
- Utilizar guantes para evitar manchar el revestimiento del techo en el proceso de desmontaje.
- Desmontar parcialmente los revestimientos superiores de los montantes A, no es necesario extraerlo completamente de la fijación al tablero de instrumentos.
- Soltar los revestimientos de los montantes B.
- Soltar el soporte bandeja, no es necesario soltar el cinturón de seguridad.
- Desmontar los revestimiento superiores del montante C.
- Desmontar los revestimientos de los montantes D.
- Desmontar los parasoles.
- Desmontar los asideros.
Aviso
Los vehículos producidos a partir del 10/2014 solo montaran asideros en el techo cuando incluyan en su equipamiento techo panorámico y/o airbag de cabeza.
Solo para vehículos con retrovisor interior antideslumbrante automático -Y7- con sensor de lluvia y de luz -G397-
- Desmontar el retrovisor interior antideslumbrante automático -Y7- con sensor de lluvia y de luz -G397-.
Continúa para todos los vehículos

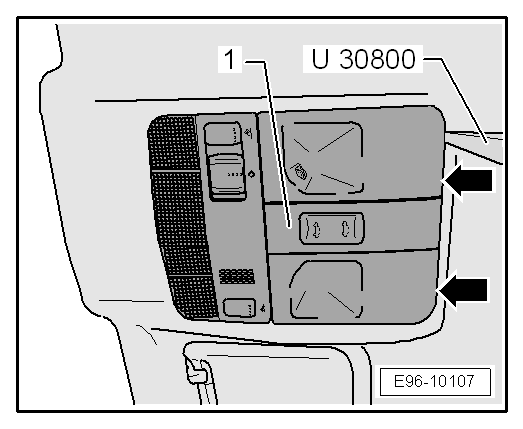

- Desencajar la tapa sensor volumétrico -1- con la palanca -U 30800- actuando en los puntos señalados -flechas-.

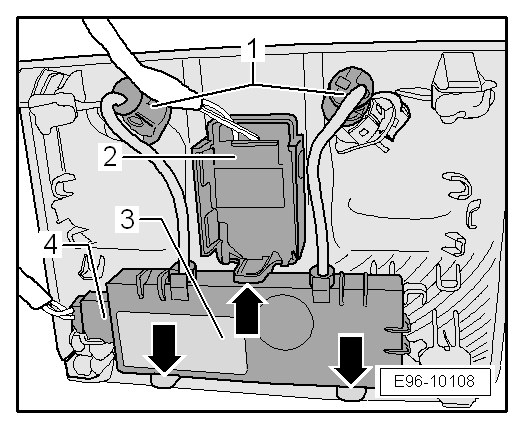

- Desacoplar los conectores eléctricos -2- y -4-.

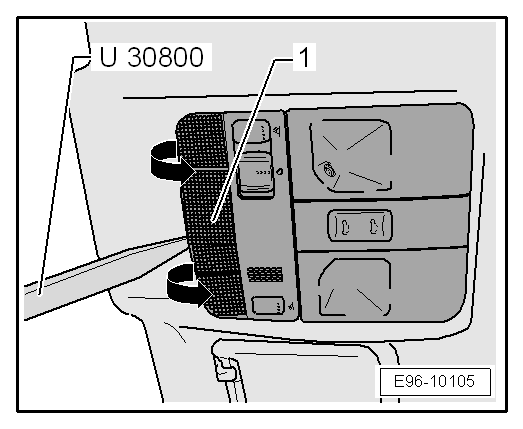

- Con la palanca -U 30800-, desprender el cristal de dispersión -1- en el sentido de las -flechas-.

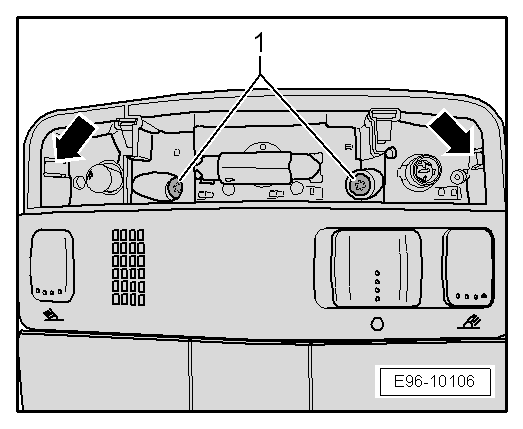

- Extraer los tornillos -1-.
- Desenclipsar las pestañas -flechas- con la palanca -U 30800- y, a continuación, extraer del techo del vehículo la luz interior.
- Desacoplar los conectores.
- Abrir el portón posterior.

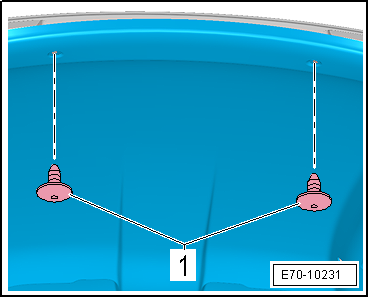

- Extraer con la palanca -T20043- las grapas posteriores -1-.

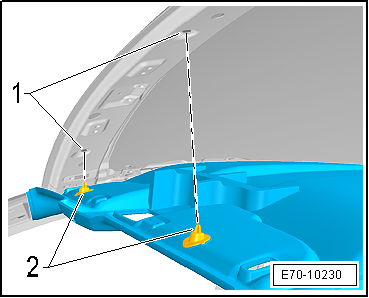

- Desprender el revestimiento del techo de la parte delantera con la ayuda de la palanca -T20043- para poder vencer la fuerza de las grapas -2-.
- Dejar apoyado el revestimiento techo en los cabezales de los asientos.
Aviso
Si se necesita más espacio libre para trabajar, abatir los asientos traseros y reclinar hacia atrás los delanteros.
Fijar
La fijación se efectúa en el orden inverso, teniendo en cuenta lo siguiente:
¡Atención!
Después de montar el revestimiento techo hay que verificar que el labio de la junta del portón y las puertas este correctamente colocado.
