Seat Ibiza: Muelle helicoidal: desmontar y montar

Seat Ibiza Mk4 (2008-2017) Manual de Taller / Tren de rodaje / Tren de rodaje, ejes, dirección / Suspensión ruedas posteriores, semieje articulado / Muelle helicoidal: desmontar y montar

Consulte la tabla de equivalencias de utillaje y equipos según aplicabilidad entre Seat / VW / Audi / Skoda.

Seat Ibiza. Muelle helicoidal: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Base -T20145-
Llave dinamométrica -V.A.G 1332-
Elevador del grupo motopropulsor -V.A.G 1383 A-
Tensor de brazos telescópicos -V.A.G 1752-

Desmontar

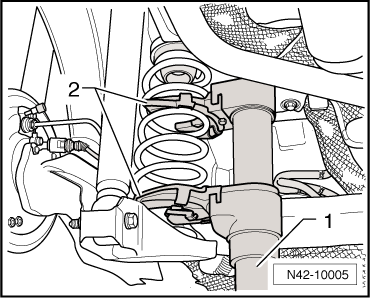

- Colocar el tensor para muelles-1-.

1 - Tensor para muelles -V.A.G 1752/1-

2 - Soporte para muelles -V.A.G 1752/3A-

- Tensar el muelle helicoidal hasta que se pueda extraer.

- Desmontar el muelle.

Seat Ibiza. N42-10005

Montar

- Comprobar que la base no esté dañada.

- Cambiarla si es preciso.

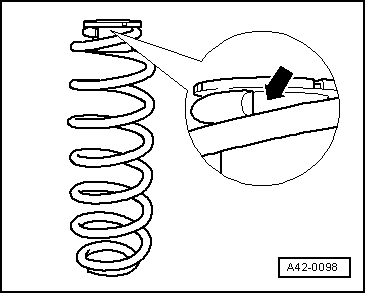

- Ensamblar el muelle con su apoyo.

- El extremo del muelle deberá hacer contacto con el tope de la base superior -flecha-.

- Distender el muelle y retirar el tensor (no dañar la protección que cubre la superficie del muelle).

Seat Ibiza. A42-0098
