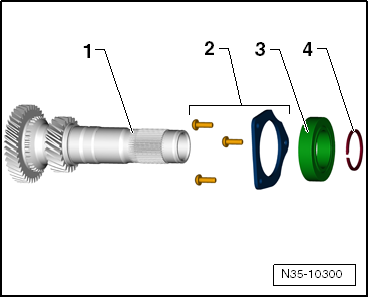

Cuadro general
1 - Árbol primario exterior
2 - Chapa soporte con tornillos: La inscripción apunta hacia los piñones, la cara lisa hacia el cojinete
3 - Cojinete: desencajar; encajar
4 - Determinar el grosor del anillo de seguridad

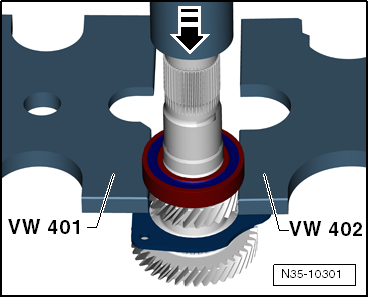

Árbol primario exterior: desencajar el cojinete
El cojinete se rompe al desencajar y se debe sustituir.

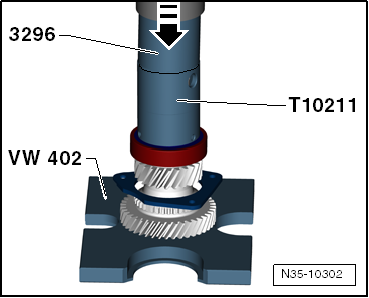

Árbol primario exterior: encajar un cojinete nuevo hasta el tope
- Tener cuidado de encajar el cojinete sólo sobre el anillo interior.
- La inscripción de la chapa apunta hacia los piñones.

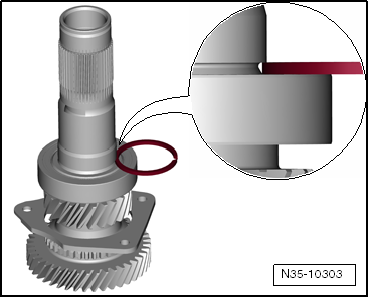

Seleccionar el anillo de seguridad adecuado
El objetivo es afianzar el cojinete con el anillo de seguridad de forma que no quede juego. Para ello hay que seleccionar el anillo que encaje en la ranura sin dejar juego.
- Encajar los anillos en la ranura uno tras otro por un lado.
- Seleccionar el anillo que todavía se pueda montar.

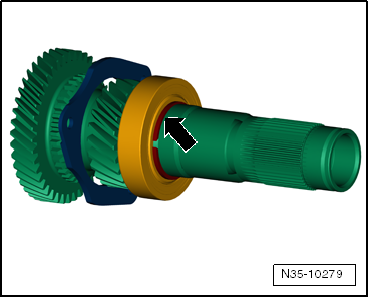

- Comprobar si el anillo está colocado "correctamente" en la ranura.
