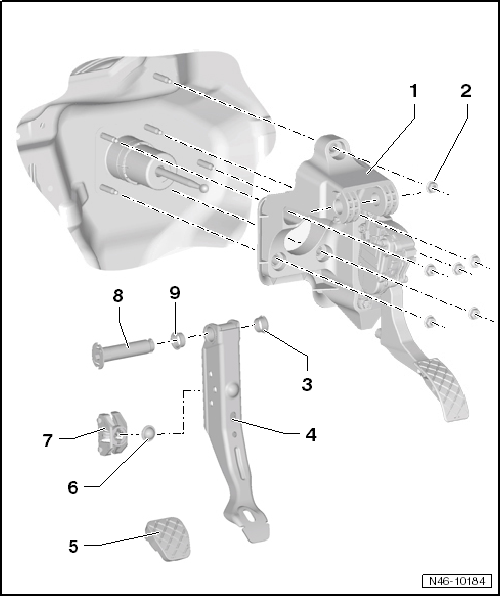

Cuadro de montaje - Pedal del freno, vehículos con el volante a la izquierda
¡ATENCIÓN!
El recorrido del pedal del freno no se puede reducir por revestimientos del suelo adicionales.
Aviso
Antes del montaje, engrasar todos los puntos de apoyo y superficies de contacto con grasa.
1 - Bloque soporte
- Desmontar y montar
2 - Tuerca hexagonal
- Sustituir
- 25 Nm
3 - Casquillo
4 - Pedal de freno
- Para el desmontaje, desmontar primero el bloque soporte
- Separar del servofreno y encastrar
- Desmontar y montar
5 - Capuchón del pedal
6 - Semicojinete
7 - Alojamiento
- Para el cabezal de la varilla de presión del servofreno
8 - Eje del cojinete
- Sustituir después de cada desmontaje
- El eje del cojinete sólo puede ser montado una sola vez. En el desmontaje las pestañas se rompen
9 - Casquillo

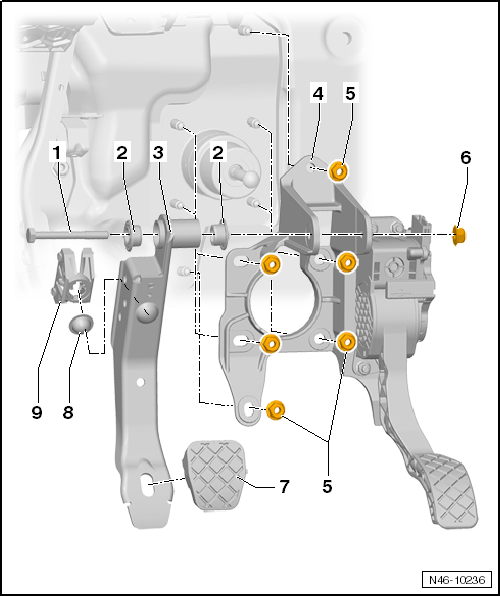

Cuadro de montaje - Pedal del freno, vehículos con el volante a la derecha
¡ATENCIÓN!
El recorrido del pedal del freno no se puede reducir por revestimientos del suelo adicionales.
Aviso
Antes del montaje, engrasar todos los puntos de apoyo y superficies de contacto con grasa.
1 - Tornillo
2 - Casquillo cojinete
3 - Pedal del freno
- Desmontar y montar
- Separar del servofreno y encastrar
4 - Bloque soporte
- Desmontar y montar
5 - Tuerca
- 25 Nm
- Sustituir cada vez que se desmonte
6 - Tuerca
- 25 Nm
- Sustituir cada vez que se desmonte
7 - Tapa del pedal
8 - Semicojinete
9 - Alojamiento
- Para el cabezal de la varilla de presión del servofreno
