Seat Ibiza: Cuadro de montaje - Frenos delanteros

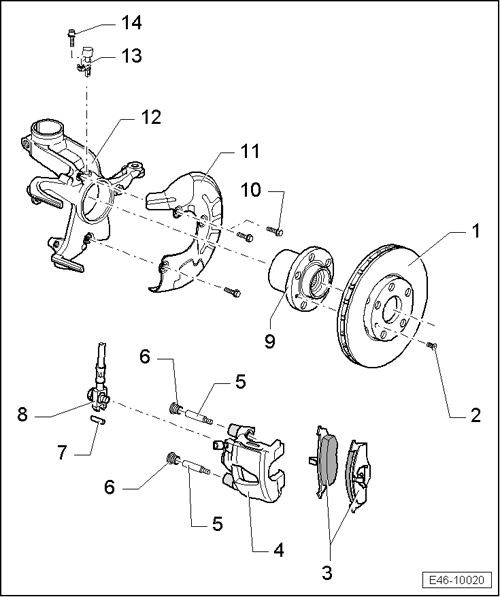

			Cuadro de montaje - Frenos delanteros, pinza de freno FSIII

1 - Disco de freno
	-   Espesor: 22 mm

	-   Límite de desgaste: 19 mm

	-   Sustituir siempre por ejes

	-   Para desmontarlo, antes desatornillar las pinzas de freno

	-   Los discos de freno no se deberán forzar para quitarlos del cubo de
rueda, en caso necesario se deberá emplear desoxidante; de lo contrario
se podrían dañar los discos de freno

	-   Limpiar y engrasar la superficie de contacto entre el cubo de rueda
y el disco de freno. Desengrasar y limpiar los discos de freno al
montarlos

2 - Tornillo
3 - Pastillas de freno
	-   Espesor: 14 mm

	-  Verificar el espesor

	-   No desatornillar el tubo flexible de freno para sustituir las
pastillas

	-  Desmontar y montar

	-   Sustituir siempre todas las pastillas de un mismo eje

4 - Pinza de freno
	-   No desatornillar el tubo flexible de freno para sustituir las
pastillas

	-  Desmontar y montar

	-  Desmontar las pastillas de freno

5 - Perno guía
6 - Capuchón protector
7 - Pasador de sujeción
8 - Tubo flexible de freno con tubo de conexión y tornillo hueco
	-   Par de apriete del tornillo: 35 Nm

	-   No se debe desarmar, sustituir completo

	-   No desatornillar para cambiar las pastillas de freno

9 - Cubo de rueda con rodamiento
	-   Anillo sensor integrado en el retén del rodamiento

	-   Sustituir después de cada desmontaje, se destruye al extraerlo

	-  Desmontar y montar

	-  Asignación

10 - Tornillo
11 - Chapa cobertora
12 - Carcasa del rodamiento de rueda
13 - Sensor de revoluciones del ABS
	-  Antes de insertar el sensor limpiar la superficie interior del agujero
	y aplicar pasta lubricante sólida

14 - Tornillo
	-   8 Nm

	-   Para sensor de revoluciones del ABS

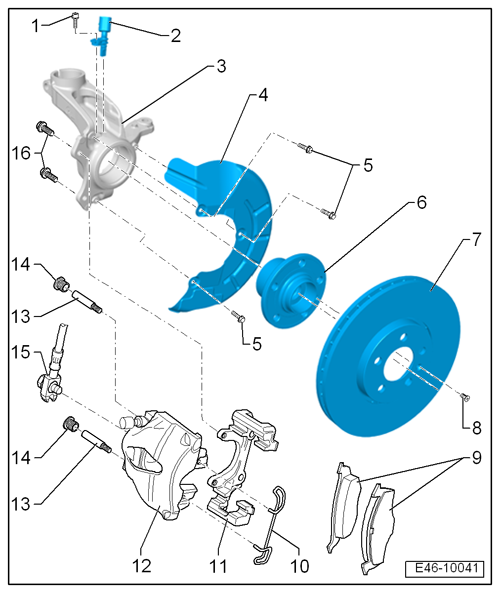

Cuadro de montaje - Frenos delanteros, pinza de freno FN3

1 - Tornillo
2 - Sensor de revoluciones del ABS
	-   Antes de insertar el sensor limpiar la superficie interior del
agujero y aplicar pasta lubricante sólida -G 000 650-

3 - Carcasa del rodamiento de rueda
4 - Chapa protectora
5 - Tornillo
6 - Cubo de rueda
Desencajar y encajar
7 - Disco de freno
	-   Grosor 25 mm

	-   Límite de desgaste: 22 mm

	-   Sustituir siempre por ejes

	-   Para desmontarlo, antes desatornillar las pinzas de freno

	-   Los discos de freno no se deberán forzar para quitarlos del cubo de
rueda, en caso necesario se deberá emplear desoxidante; de lo contrario
se podrían dañar los discos de freno

	-   Limpiar y engrasar la superficie de contacto entre el cubo de rueda
y el disco de freno. Desengrasar y limpiar los discos de freno al
montarlos

8 - Tornillo
9 - Pastillas de freno
	-   Grosor 14 mm

	-  Verificar el espesor

	-   Sustituir siempre todas las pastillas de un eje

	-  Desmontar y montar

10 - Muelle de sujeción
	-   Introducir en los dos taladros de la carcasa de la pinza de freno

11 - Portafrenos
12 - Pinza de freno
	-   No desatornillar el tubo flexible de freno para sustituir la
pastilla de freno

	-  Desmontar y montar

13 - Perno guía
14 - Capuchón protector
15 - Tubo flexible de freno con tubo de conexión y tornillo hueco
16 - Tornillo

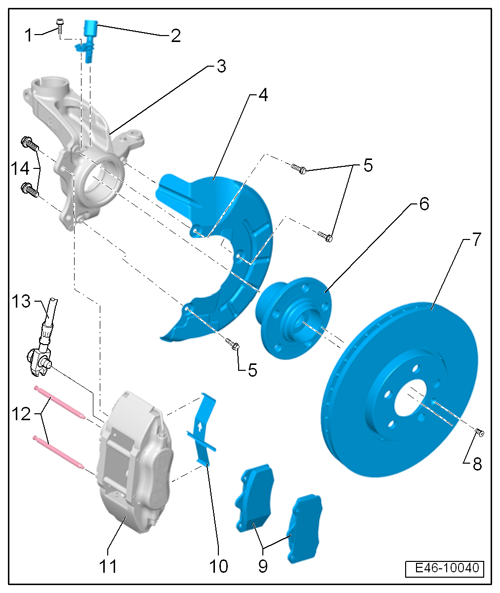

Cuadro de montaje - Frenos delanteros, pinza de freno AP Racing

1 - Tornillo
2 - Sensor de revoluciones del ABS
	-   Antes de insertar el sensor limpiar la superficie interior del
agujero y aplicar pasta lubricante sólida -G 000 650-

3 - Carcasa del rodamiento de rueda
4 - Chapa protectora
5 - Tornillo
6 - Cubo de rueda
Desencajar y encajar
7 - Disco de freno
	-   Grosor 25 mm

	-   Límite de desgaste: 23 mm

	-   Sustituir siempre por ejes

	-   Para desmontarlo, antes desatornillar las pinzas de freno

	-   Los discos de freno no se deberán forzar para quitarlos del cubo de
rueda, en caso necesario se deberá emplear desoxidante; de lo contrario
se podrían dañar los discos de freno

	-   Limpiar y engrasar la superficie de contacto entre el cubo de rueda
y el disco de freno. Desengrasar y limpiar los discos de freno al
montarlos

8 - Tornillo
9 - Pastillas de freno
	-   Grosor 16,5 mm (incluída placa dorsal)

	-  Verificar el espesor

	-   Sustituir siempre todas las pastillas de un eje

	-  Desmontar y montar

10 - Muelle de sujeción
11 - Pinza de freno
	-  Con:
		-  2 tornillos de retención. Par de apriete: 17 Nm

		-  2 tornillos de purga. Par de apriete: 17 Nm



	-   No desatornillar el tubo flexible de freno para sustituir la
pastilla de freno

	-  Desmontar y montar

12 - Perno de fijación
13 - Tubo flexible de freno con tubo de conexión y tornillo hueco
14 - Tornillo
