Seat Ibiza: Cuadro de montaje - Embrague doble, cajas de cambios fabricadas a partir de 06.2011

¡ATENCIÓN!

Existe peligro de que se dañe el dispositivo de reajuste del embrague.

• El embrague es autoajustable. Como el dispositivo de reajuste se puede ver afectado por cualquier sacudida, no se deberá dejar caer el embrague en la caja de cambios al montarlo.
• Los embragues que hayan caído sobre una superficie dura o que presenten algún daño no se deberán volver a montar.

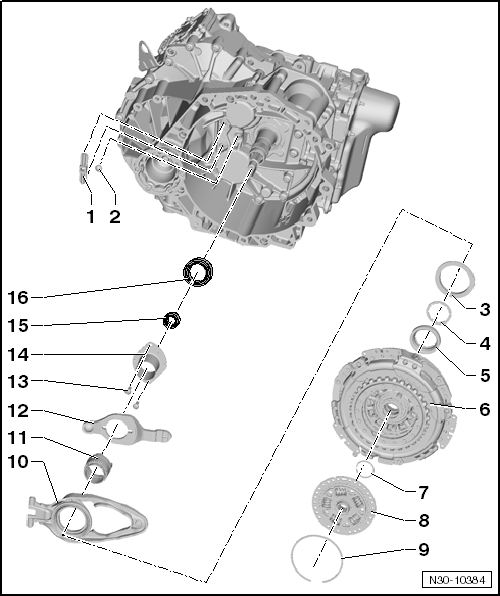

1 - Alojamiento

• Para la palanca de engrane grande para "K 1"
• No se puede sustituir

2 - Pivote esférico

• Para la palanca de engrane pequeña para "K 2"
• Sustituir siempre que se sustituya el embrague doble

3 - Arandela de ajuste "SK 1"

• Determinar el grosor

4 - Arandela de ajuste "SK 2"

• Determinar el grosor

5 - Cojinete de engrane pequeño para "K 2"

• Sustituir siempre que se sustituya el embrague doble

6 - Embrague doble

• Desmontar
• Montar

7 - Anillo de seguridad

• Sustituir siempre tras el desmontaje

8 - Cubo

9 - Anillo de seguridad

• Sustituir

10 - Palanca de engrane grande para "K 1"

• Con cojinete de engrane
• Sustituir siempre que se sustituya el embrague doble

11 - Parte superior del casquillo guía

• Para la palanca de engrane pequeña para "K 2"
• Se desmonta y monta junto con la parte inferior del casquillo guía

12 - Palanca de engrane pequeña para "K 2"

• Se desmonta y monta junto con la parte superior e inferior del casquillo guía

13 - Tornillos

• Sustituir siempre tras el desmontaje
• 8 Nm + 90º

14 - Parte inferior del casquillo guía

• Para la palanca de engrane pequeña para "K 2"
• Se desmonta y monta junto con la parte superior del casquillo guía

15 - Retén

• Del árbol primario interior
• Sustituir

16 - Retén

• Del árbol primario exterior
• Sustituir
