Seat Ibiza: Antena de techo, AM/FM y radio digital (DAB)

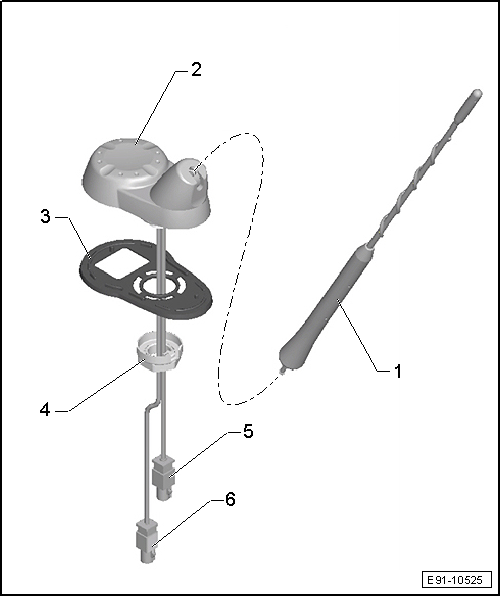

1 - Varilla de la antena
2 - Pie de la antena
- Desmontar y montar
3 - Tuerca exagonal M14 con arandela dentada
- La tuerca exagonal va unida a la arandela dentada mediante un anillo de plástico
- En la zona de la arandela dentada hay que aplicar grasa de contacto en la parte interior del techo
4 - Protección de goma
5 - Conexión para la recepción de radio digital, DAB
6 - Conexión para la recepción de radio, AM/FM
Antena de techo, AM/FM y radio digital (DAB): desmontar y montar
En función del modelo de 2 puertas, 4 puertas, ST y techo panorámico nos vamos a encontrar con una dificulta diferente en cada caso:
- Capítulo "Versión 2 puertas"
- Capítulo "Versión 4 puertas"
- Capítulo "Versión ST"

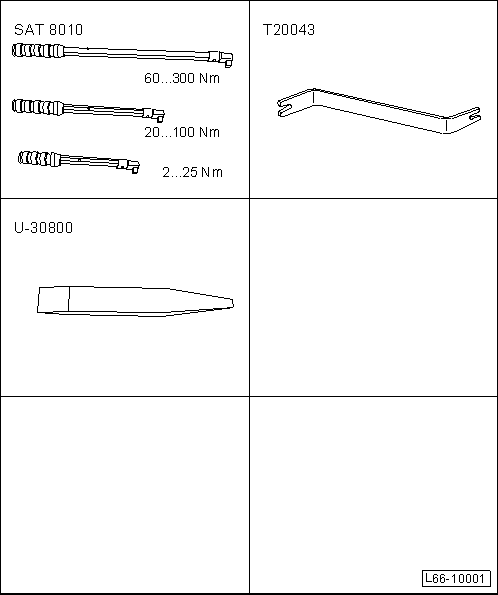

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
Versión 2 puertas
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.
- Retirar la bandeja posterior.
- Soltar los revestimientos superiores de los montantes B.

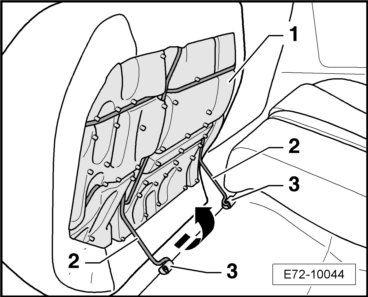

- Levantar la banqueta -1- por la parte delantera y tirar de ésta hacia delante -flecha-.
- Abatir el respaldo del asiento posterior.
- Soltar los revestimientos montantes C.
- Colocar el respaldo del asiento posterior en su posición inicial.
Con techo panorámico
- Desprender el marco del techo interior moldeado, por la parte trasera y laterales.
Continua para todos
- Desmontar los asideros.
- Desmontar el portagafas.
- Sacar el perfil del revestimiento techo de las juntas de goma de las puertas y portón.

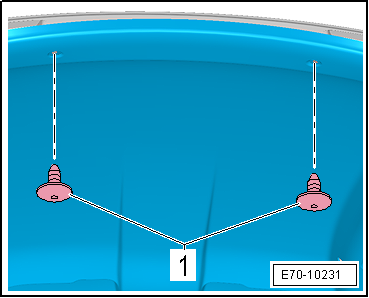

- Extraer con la los clips posteriores -1- del revestimiento techo.
- Subir los apoyacabezas del asiento posterior.
- Bajar con cuidado el revestimiento del techo por la parte trasera y apoyarlo en los apoyacabezas.
Aviso
Tener especial atención en no doblarlo ni manchar el revestimiento techo.

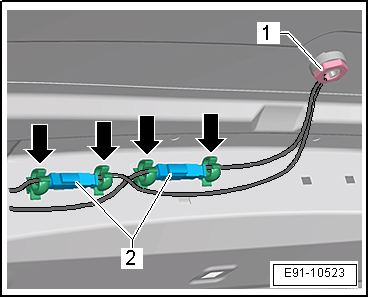

- Extraer los conectores de las grapas de sujeción -flechas- y desacoplar de la instalación los cables de antena -2-.
- Desenroscar la tuerca -1-, retirar antena.
Montar
El montaje se realiza siguiendo el orden inverso de operaciones, observando lo siguiente:
Aviso
Al montar la antena, observar que la junta quede montada correctamente. Los 4 rebajes de la junta deben encajar en los correspondientes salientes del pie de la antena.
- Colocar la antena sobre el techo.

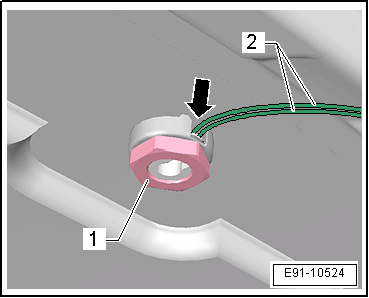

- Colocar los cables de antena -2- en la ranura de la base de la antena -flecha- de manera que se pueda enroscar la tuerca -1-.
- Apretar la tuerca hexagonal, par de apriete 7 Nm.
Versión 4 puertas
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.
- Retirar la bandeja posterior.
- Soltar los revestimientos de los montantes B.
- Levantar la banqueta -1- por la parte delantera y tirar de ésta hacia delante -flecha-.
- Abatir el respaldo del asiento posterior.
- Soltar los revestimientos superiores de los montantes C.
- Colocar el respaldo del asiento posterior en su posición inicial.
Con techo panorámico
- Desprender el marco del techo interior moldeado, por la parte trasera y laterales.
Continua para todos
- Desmontar los asideros.
- Desmontar el portagafas.
- Sacar el perfil del revestimiento techo de las juntas de goma de las puertas y portón.
- Extraer con la los clips posteriores -1- del revestimiento techo.
- Subir los apoyacabezas del asiento posterior.
- Bajar con cuidado el revestimiento del techo por la parte trasera y apoyarlo en los apoyacabezas.
Aviso
Tener especial atención en no doblarlo ni manchar el revestimiento techo.
- Extraer los conectores de las grapas de sujeción -flechas- y desacoplar de la instalación los cables de antena -2-.
- Desenroscar la tuerca -1-, retirar antena.
Montar
El montaje se realiza siguiendo el orden inverso de operaciones, observando lo siguiente:
Aviso
Al montar la antena, observar que la junta quede montada correctamente. Los 4 rebajes de la junta deben encajar en los correspondientes salientes del pie de la antena.
- Colocar la antena sobre el techo.
- Colocar los cables de antena -2- en la ranura de la base de la antena -flecha- de manera que se pueda enroscar la tuerca -1-.
- Apretar la tuerca hexagonal, par de apriete 7 Nm.
Versión ST
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.
- Retirar la bandeja posterior.
- Soltar los revestimientos de los montantes B.
- Levantar la banqueta -1- por la parte delantera y tirar de ésta hacia delante -flecha-.
- Abatir el respaldo del asiento posterior.
- Soltar soporte bandeja.
- Desmontar los revestimientos superiores de los montantes C.
- Desmontar los revestimientos montantes D.
- Colocar el respaldo del asiento posterior en su posición inicial.
Con techo panorámico
- Desprender el marco del techo interior moldeado, por la parte trasera y laterales.
Continua para todos
- Desmontar los asideros.
- Desmontar el portagafas.
- Sacar el perfil del revestimiento techo de las juntas de goma de las puertas y portón.
- Extraer con la los clips posteriores -1- del revestimiento techo.
- Subir los apoyacabezas del asiento posterior.
- Bajar con cuidado el revestimiento del techo por la parte trasera y apoyarlo en los apoyacabezas.
Aviso
Tener especial atención en no doblarlo ni manchar el revestimiento techo.
- Extraer los conectores de las grapas de sujeción -flechas- y desacoplar de la instalación los cables de antena -2-.
- Desenroscar la tuerca -1-, retirar antena.
Montar
El montaje se realiza siguiendo el orden inverso de operaciones, observando lo siguiente:
Aviso
Al montar la antena, observar que la junta quede montada correctamente. Los 4 rebajes de la junta deben encajar en los correspondientes salientes del pie de la antena.
- Colocar la antena sobre el techo.
- Colocar los cables de antena -2- en la ranura de la base de la antena -flecha- de manera que se pueda enroscar la tuerca -1-.
- Apretar la tuerca hexagonal, par de apriete 7 Nm.
Cables de antena: sustituir
Sustitución de cables de antena.
