Seat Ibiza: Instrucciones para desarmar la caja de cambios
Cuadro general: desarmar la caja de cambios.
Caja de cambios: desarmar.
Caja de cambios: armar.
Carcasa del cambio: desarmar y armar.
Carcasa del embrague: desarmar y armar.
Árbol primario exterior: desarmar y armar.
Árbol primario interior: desarmar y armar.
Árbol secundario 1: desarmar y armar, cuadro general.
Árbol secundario 2: desarmar y armar, cuadro general.
Árbol secundario 3: desarmar y armar, cuadro general.
Instrucciones para ajustar la caja de cambios.
Arandelas de ajuste de la carcasa del embrague: determinar.
Arandelas de ajuste de la carcasa del cambio: determinar.
Identificación de la caja de cambios.
Letras distintivas, asignación según motorización.
Los recambios de la caja de cambios se asignan en función de las correspondientes letras distintivas.
Siempre que se realice un montaje en los árboles hay que fijarse en los cojinetes "inferiores". Las jaulas de los cojinetes pueden doblarse y dañarse muy fácilmente si se "choca" contra ellas.
Los semicojinetes no se deberán intercambiar. Van emparejados con el cojinete.
Sustituir siempre conjuntamente los cojinetes de un mismo árbol.
- Montar siempre con cuidado, sin forzar.
Ejemplo:

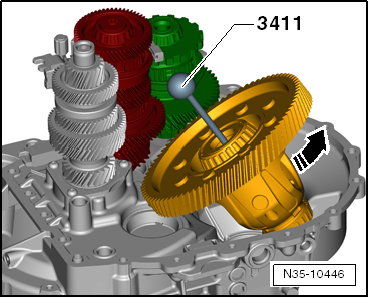

Montar siempre el diferencial con el perno guía -3411-. Tener cuidado de que no choque con el cojinete inferior.
Cuadro general: desarmar la caja de cambios
Caja de cambios: desarmar.
Caja de cambios: armar.
Carcasa del cambio: desarmar y armar.
Carcasa del embrague: desarmar y armar.
Árbol primario exterior: desarmar y armar.
Árbol primario interior: desarmar y armar.
Árbol secundario 1: desarmar y armar, cuadro general.
Árbol secundario 2: desarmar y armar, cuadro general.
Árbol secundario 3: desarmar y armar, cuadro general.
Instrucciones para ajustar la caja de cambios.
Arandelas de ajuste de la carcasa del embrague: determinar.
Arandelas de ajuste de la carcasa del cambio: determinar.
Identificación de la caja de cambios.
Letras distintivas, asignación según motorización.

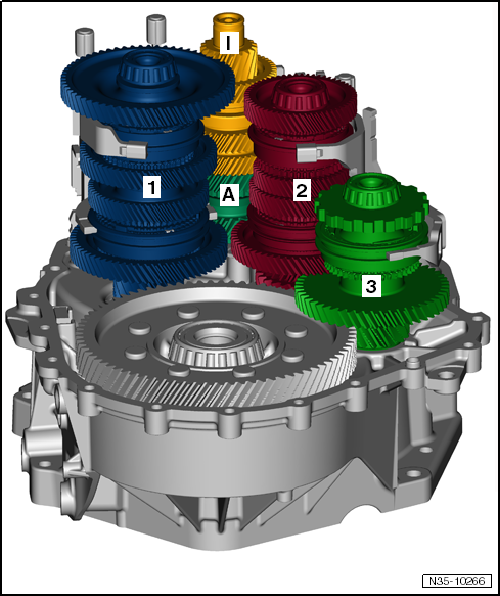

A - Árbol primario exterior
I - Árbol primario interior
1 - Árbol secundario 1
2 - Árbol secundario 2
3 - Árbol secundario 3
