Seat Ibiza: Dispositivo de remolque
Terminal de conexión para dispositivo de remolque: Desmontar y montar - versión 1
Desmontar
- Desconectar el encendido y extraer la llave de contacto.

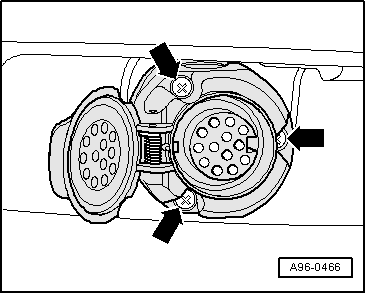

- Desenroscar los tornillos -flechas-.
- Retirar el terminal de conexión de la chapa de sujeción.
Terminal de conexión con conmutador de contacto para luz trasera antiniebla desconectable -F216-:

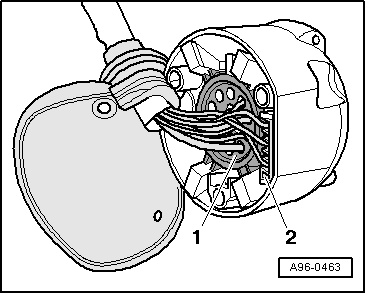

- Desenchufar el conector -2- para el interruptor de contacto de la luz trasera antiniebla desconectable -F216- y expulsar la conexión -1- fuera de la toma de corriente para el remolque -U10-.
Terminal de conexión sin conmutador de contacto para luz trasera antiniebla desconectable -F216-:

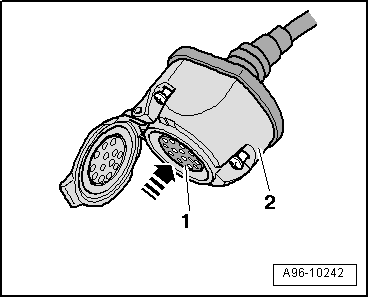

- Expulsar los conectores múltiples -1- de la caja de conexión -2- en el -sentido de la flecha-.
Versión 1:

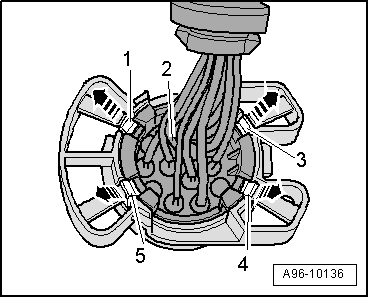

- Desbloquear las orejetas de seguridad -flechas- y luego las presillas de sujeción -1- y -3 ... 5-.
- Retirar la jaula de sujeción de los conectores -2-.
Versión 2:

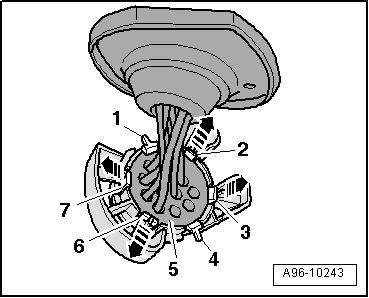

- Desenclavar primero las pestañas de retención -flechas- y luego las presillas de sujeción -1, 2, 3, 4, 6, 7-.
- Retirar la jaula de sujeción del conector múltiple -5-.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
Aviso

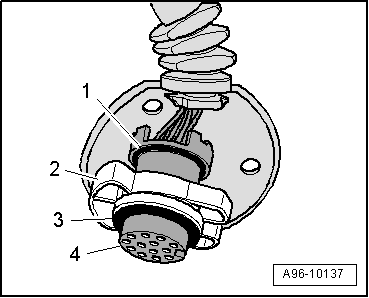

Observar que no se dañen los anillos de junta -1- y -3-.
- Introducir los conectores -4- hasta que encastren audiblemente en la jaula de sujeción -2-.
Toma de corriente del enganche para remolque: desmontar y montar - versión 2
Desmontar
Aviso
Al efectuar el montaje, volver a colocar los sujetacables en el mismo lugar.
- Desconectar el encendido y extraer la llave de contacto.
- Desplegar y encastrar el enganche para remolque.

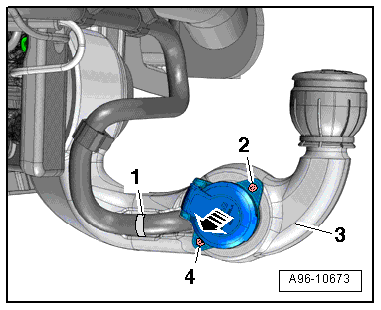

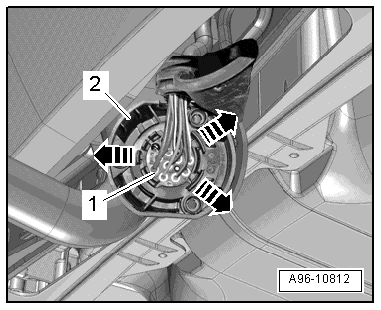

- Cortar el sujetacables -1- y desenroscar los tornillos -2- y -4-.
- Expulsar la toma de corriente del enganche para remolque -3- en -dirección de la flecha-.

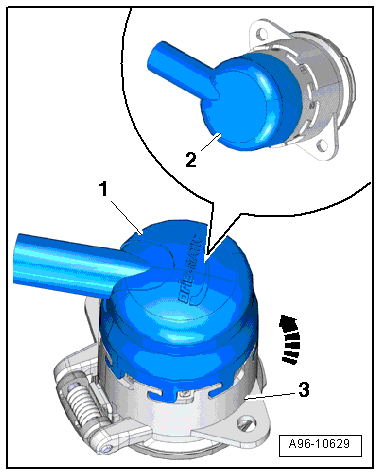

- Girar la tapa -1- en sentido antihorario -flecha- y quitarla de la toma de corriente -3-.
- Extraer la cubierta de goma -2-.

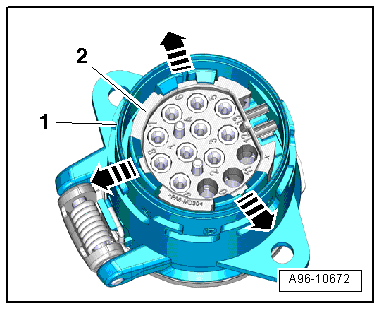

- Desbloquear las grapas de sujeción -flechas- y expulsar el conector múltiple -2- de la toma de corriente -1-.

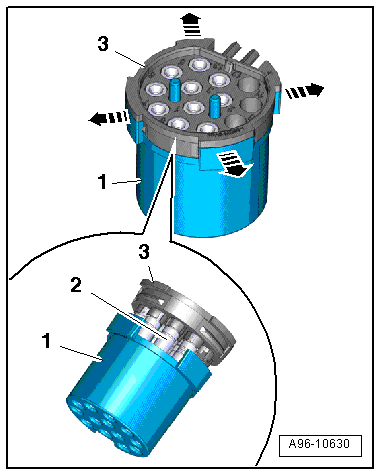

- Desbloquear las presillas de sujeción -flechas- y retirar la jaula de sujeción -1- del conector múltiple -3-.
Aviso
Extraer con cuidado la jaula de sujeción para que los contactos -2- del conector múltiple no se separen del ramal de cables.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

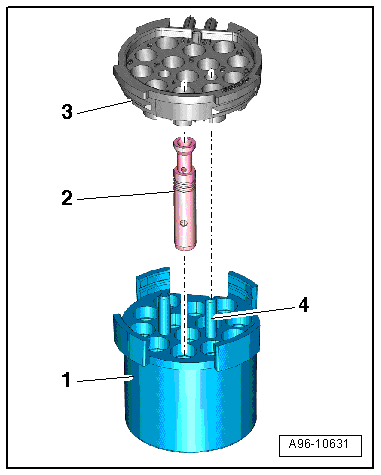

- La jaula de sujeción -1- sólo se puede desplazar en una posición sobre el conector múltiple -3-.
- Los pasadores guía -4- sólo se pueden colocar en una posición en la jaula de sujeción; para ello, los contactos enchufables -2- deben estar colocados en la jaula de sujeción.
- Introducir la jaula de sujeción hasta que encastre audiblemente en el conector múltiple.
Toma de corriente del enganche para remolque: desmontar y montar - versión 3
Desmontar
- Abatir eléctricamente el enganche de remolque y enclavarlo → Manual de instrucciones del respectivo vehículo.
- Desconectar el encendido y extraer la llave de contacto.
- Desenroscar los tornillos -flechas-.
- Retirar la toma de corriente de la chapa de fijación.
- Desprender el recubrimiento de goma -2- de la toma de corriente.
- Desbloquear las grapas de sujeción -flechas- y expulsar el conector múltiple -2- de la toma de corriente -1-.

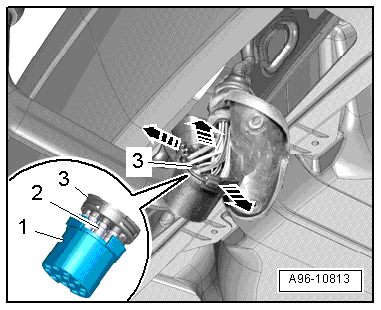

- Desbloquear las grapas de sujeción -flechas- y retirar la jaula de sujeción -1- del conector múltiple -3-.
Aviso
Extraer con cuidado la jaula de sujeción para que los contactos -2- del conector múltiple no se separen del ramal de cables.
Montar
El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:
- La jaula de sujeción -1- sólo se puede colocar en una posición sobre el conector múltiple -3-.
- Los pasadores guía -4- sólo se pueden colocar en una posición en la jaula de sujeción; para ello, los contactos enchufables -2- deben estar colocados en la jaula de sujeción.
- Introducir la jaula de sujeción hasta que encastre audiblemente en el conector múltiple.

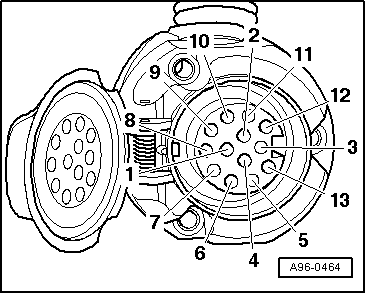

Ocupación de terminales de conexión del dispositivo para remolque
1 - Borne BL (intermitente izquierdo)
2 - Borne NSL (luz trasera antiniebla)
3 - Borne 31 (masa)
4 - Borne BR (intermitente derecho)
5 - Borne 58 R (luz trasera derecha)
6 - Borne 54 (luz de freno)
7 - Borne 58 L (luz trasera izquierda)
8 - Borne RF (luz de marcha atrás)
9 - → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes
10 - → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes
11 - → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes
12 - → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes
13 - → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes
Terminal de conexión con conmutador de contacto para luz trasera antiniebla desconectable -F216-:
Ocupación de terminales de conexión en el conmutador de contacto para luz trasera antiniebla desconectable -F216-.
